उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | आईएसओ 1167 हाइड्रोस्टैटिक दबाव परीक्षण और प्लास्टिक पाइपलाइनों के लिए दबाव-सीलिंग अंत टोपी के साथ फट | परीक्षण सीमा: | 0-10 एमपीए |
|---|---|---|---|
| शुद्धता: | -1%~+2% | परीक्षण तापमान सीमा: | 15 ~ 95 ℃ |
| एंड कैप्स: | Φ 8-1800 मिमी | प्रदर्शन: | एलसीडी |
| परीक्षण वक्र: | दबाव-समय और दबाव-तापमान | सुरक्षा सुरक्षा: | अधिक दबाव / अधिक तापमान |
| परीक्षण मोड: | स्वचालित | परीक्षण माध्यम: | पानी |
| अनुकूलित समर्थन: | ओईएम | प्रमाणपत्र: | सीई, आईएसओ |

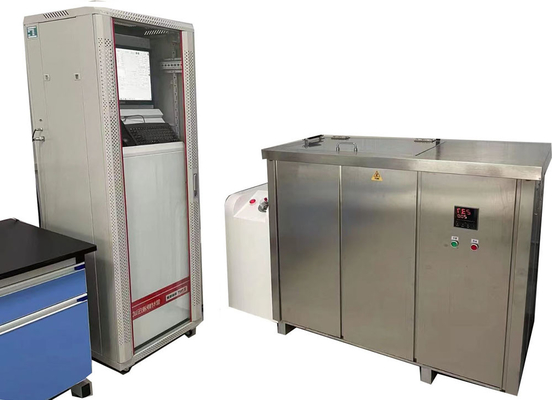

आईएसओ 1167 हाइड्रोस्टैटिक दबाव परीक्षण और प्लास्टिक पाइपलाइनों के लिए दबाव-सीलिंग एंड कैप्स के साथ बर्स्टिंग स्ट्रेंथ टेस्टिंग मशीन
उपकरण का उद्देश्य:
यह उपकरण मुख्य रूप से विभिन्न प्लास्टिक पाइपों और मिश्रित पाइपों के दीर्घकालिक हाइड्रोस्टैटिक दबाव प्रतिरोध अवधि और तात्कालिक बर्स्ट दबाव मानों को मापने के लिए उपयोग किया जाता है। पाइपों पर धीरे-धीरे बढ़ते पानी के दबाव को लागू करके, यह उन दबाव स्थितियों का अनुकरण करता है जिनका पाइप वास्तविक कार्य स्थितियों में सामना कर सकते हैं, जिससे पाइपों के दबाव प्रतिरोध और बर्स्ट प्रतिरोध का परीक्षण किया जाता है।
मुख्य घटक संरचना:
दबाव नियंत्रण प्रणाली:
यह परीक्षण के दौरान दबाव मानों का सटीक नियंत्रण प्राप्त करता है, जिसमें दबाव मापदंडों की स्थापना, गतिशील समायोजन और स्थिर रखरखाव शामिल है, यह सुनिश्चित करता है कि परीक्षण परिणामों की सटीकता की गारंटी के लिए दबाव हमेशा मानकों द्वारा निर्दिष्ट सीमा के भीतर बना रहे।दबाव उत्पादन उपकरण:
उच्च दबाव वाले पंपों का उपयोग दबाव स्रोत के रूप में किया जाता है, जो कम दबाव वाले तरल को उच्च दबाव वाले तरल में परिवर्तित कर सकते हैं ताकि परीक्षण के लिए एक स्थिर उच्च दबाव जल प्रवाह आउटपुट प्रदान किया जा सके।
स्थिर तापमान माध्यम टैंक:
इसका उपयोग परीक्षण माध्यम (आमतौर पर पानी) के तापमान को नियंत्रित करने के लिए किया जाता है, यह सुनिश्चित करता है कि परीक्षण पूर्व निर्धारित तापमान स्थितियों के तहत किया जाता है - तापमान का प्लास्टिक पाइपों के प्रदर्शन पर महत्वपूर्ण प्रभाव पड़ता है।

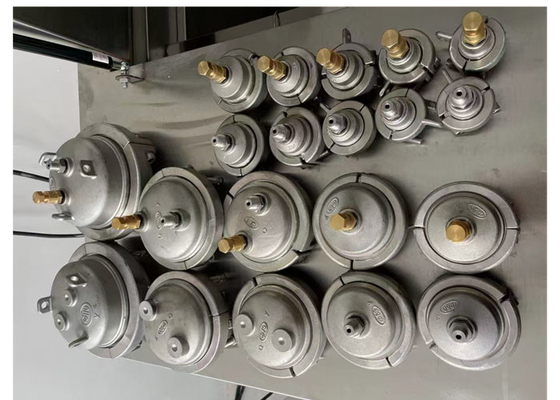

नमूना फिक्सिंग फिक्स्चर (एंड कैप्स):
उनका उपयोग पाइप नमूनों को सुरक्षित करने के लिए किया जाता है, यह सुनिश्चित करते हुए कि परीक्षण के दौरान पाइपों का कोई विस्थापन या रिसाव न हो, इस प्रकार परीक्षण के सुचारू संचालन के लिए एक मौलिक गारंटी प्रदान की जाती है।
स्वचालित डेटा प्रसंस्करण इकाई:
इसमें परीक्षण डेटा की स्वचालित रूप से गणना करने और परीक्षण रिपोर्ट प्रिंट करने का कार्य है।
उत्पाद विशेषताएँ:
1. उपयोगकर्ता के अनुकूल नियंत्रण
परीक्षण मापदंडों (दबाव, तापमान, समय) को आसानी से सेट करने के लिए टचस्क्रीन या पीसी इंटरफ़ेस है।
2. कॉम्पैक्ट मल्टी-प्रेशर डिज़ाइन
<1 एम² स्थान में फिट बैठता है और 50 विभिन्न दबाव स्तर (जल आपूर्ति सहित) तक प्रदान करता है।3. स्मार्ट नमूना पहचान
पाइप के आकार और सामग्री (जैसे, पीपी-आर, पीई) का स्वचालित रूप से पता लगाता है और सटीकता के लिए परीक्षणों को समायोजित करता है।
4. अनुकूलित दबाव नियंत्रण
यथार्थवादी परीक्षण के लिए आदर्श दबाव प्रोफाइल (जैसे, धीरे-धीरे वृद्धि) बनाने के लिए स्मार्ट एल्गोरिदम का उपयोग करता है।
5. सटीक दबाव समायोजन
प्रत्येक परीक्षण चैनल (जैसे, 0.1–200 बार) के लिए स्वतंत्र दबाव सेटिंग्स की अनुमति देता है, जिसमें उच्च सटीकता (±0.5%) होती है।
6. लंबे समय तक चलने वाले घटक
न्यूनतम रखरखाव और 24/7 संचालन के लिए सोलनॉइड वाल्व पर घिसाव कम करता है।
7. जंग प्रतिरोधी निर्माण
पानी के संपर्क में आने वाले सभी हिस्से स्थायित्व के लिए उच्च गुणवत्ता वाले स्टेनलेस स्टील से बने होते हैं।
8. बहुभाषी प्रदर्शन
दुनिया भर में आसान उपयोग के लिए कई भाषाओं (अंग्रेजी, चीनी, आदि) का समर्थन करता है।
9. चलते-फिरते अंशांकन
डेटा को विश्वसनीय रखते हुए, परीक्षणों को रोके बिना परीक्षण के दौरान दबाव को कैलिब्रेट करने की अनुमति देता है।
10. सुरक्षा पहले
इसमें विद्युत, यांत्रिक और सॉफ्टवेयर सुरक्षा (जैसे, आपातकालीन स्टॉप, रिसाव का पता लगाना) है।
11. आसान डेटा साझाकरण
रिपोर्टिंग के लिए वास्तविक समय में कंप्यूटर या क्लाउड पर डेटा भेजने के लिए टीसीपी/आईपी प्रोटोकॉल का उपयोग करता है।
मानकों को पूरा करें:
आईएसओ1167-2006, एएसटीएमडी1598-2004, एएसटीएमडी1599, आईएसओ9080, सीजे/टी108, एएसटीएमएफ1335।
| मुक्त लंबाई आवश्यकताएँ | एक्सट्रूडेड पाइप नमूने |
| डी | एन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (सैडल ब्रांच)<315mm: ≥ 3एनएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (सैडल ब्रांच) |
| डी | एन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (सैडल ब्रांच)<50mm: 3एनएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (दो पाइप खंड) |
| ≥ 3 | डीएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (फिटिंग के साथ) |
| ≥ 2 | डीएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीडीएन और ≥ 150 मिमीहाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (सैडल ब्रांच) |
| ≥ 100 मिमी | हाइड्रोस्टैटिक थ्रस्ट के बिना असेंबल किए गए नमूने |
| = | डीएन और ≥ 150 मिमीतकनीकी पैरामीटर: |
| एक्सजीवाई-10सी | व्यास रेंज | |
| Φ8 | -1800 मिमीस्टेशन | |
| 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 आदि को अनुकूलित किया जा सकता है | नियंत्रण मोड | |
| माइक्रो-कंट्रोल, इंडस्ट्रियल पीसी कंट्रोल | डिस्प्ले मोड | |
| इंडस्ट्रियल पीसी एलसीडी कलर डिस्प्ले | स्टोरेज मोड | |
| पीसी स्टोरेज | प्रिंट मोड | |
| कलर प्रिंटर आउटपुट | परीक्षण दबाव | |
| दबाव रेंज | 0.1-10MPa | नियंत्रण सटीकता |
| ±1% | परीक्षण टाइमर | |
| 0.01MPa | कार्य सीमा | |
| 5%~100%FS | संकेत त्रुटि | |
| ±1% | परीक्षण टाइमर | |
| टाइमर रेंज | 0~10000h | टाइमर सटीकता |
| ±0.1% | टाइमर रिज़ॉल्यूशन | |
| 1s | पावर | |
| 380V 50Hz तीन-चरण चार-तार 1.5KW | एंड कैप्स मॉडल | |
| से | Φ8 से 1800 मिमी तकपानी की टंकी का आकार | |
| पाइप के आकार के अनुसार | तापमान रेंज | |
| 15-95℃ | आयाम (तीन स्टेशन) | |
| 715×625×1700(मिमी) या अन्य |
समर्थन और सेवाएँ: |
|
मशीन स्थापना और सेटअप
