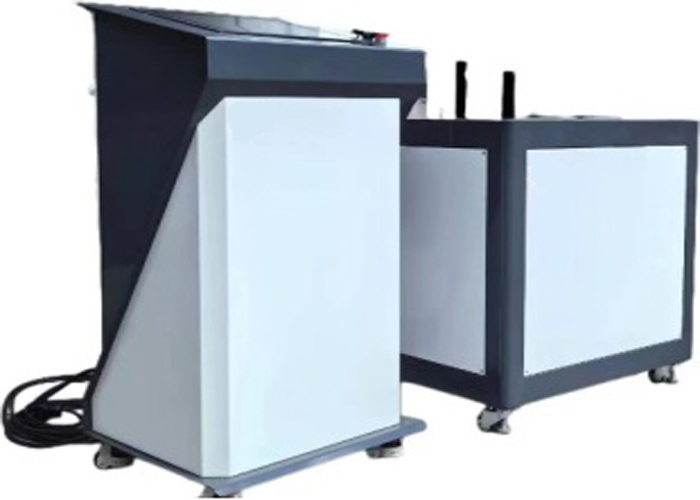

XGJ-25M पाइप फट परीक्षण के लिए हाइड्रोस्टैटिक दबाव परीक्षण मशीन 0-10MPA

इस उपकरण का उपयोग मुख्य रूप से धातु के पाइप, थर्माप्लास्टिक पाइप, प्रबलित थर्माप्लास्टिक समग्र पाइप, तेल पाइपलाइनों, हाइड्रोलिक घटकों, गैस सिलेंडर, दबाव जहाजों, एयरोस्पेस दबाव पाइपलाइनों और कंटेनर, इंजीनियरिंग हाइड्रोलिक होज़ और ऑटोमोटिव होसेस के परीक्षण के लिए किया जाता है। यह उच्च दबाव वाले पाइपलाइनों और कंटेनरों के हाइड्रोलिक तात्कालिक फट परीक्षण पर भी लागू होता है।

एक महत्वपूर्ण परीक्षण उपकरण के रूप में, यह निर्माताओं, अनुसंधान संस्थानों और गुणवत्ता निरीक्षण अधिकारियों के लिए अपरिहार्य है।

GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.7-2017 6662.7-2016 और अन्य मानकों की आवश्यकताएं।

• सिस्टम उच्च दबाव विनियमन को सक्षम करने के लिए प्लंजर पंप + आवृत्ति कनवर्टर नियंत्रण को अपनाता है। एक 15L/मिनट पंप को तेजी से दबाव के लिए तैनात किया जाता है, यह सुनिश्चित करता है कि φ400 मिमी के पाइप व्यास के साथ नमूनों के लिए दबाव प्रक्रिया और 1000 मिमी की अधिकतम लंबाई 60 ~ 70 सेकंड के भीतर पूरी की जा सकती है।
• होस्ट सिस्टम एम्बेडेड पीसी पर आधारित एक केंद्रीकृत क्लस्टर नियंत्रण वास्तुकला का उपयोग करता है। प्रत्येक वर्कस्टेशन माइक्रो कंप्यूटर के साथ एकीकृत एक स्वतंत्र मॉड्यूल के रूप में कार्य करता है, जो एम्बेडेड पीसी से नियंत्रण निर्देश प्राप्त करता है, दबाव समायोजन, तर्क प्रसंस्करण और डेटा संग्रह को निष्पादित करता है।
• अनन्य दबाव नियंत्रण प्रणाली स्वचालित रूप से दबाव बढ़ने वाले प्रोटोकॉल और एल्गोरिदम तैयार करती है, तेजी से दबाव वृद्धि, स्थिर निरंतर दबाव, मजबूत विस्तार क्षमता और 100% परीक्षण सफलता दर की गारंटी देती है।
• उच्च-सटीक दबाव अधिग्रहण और नियंत्रण एक वेक्टर आवृत्ति रूपांतरण प्रणाली और उच्च-सटीक दबाव सेंसर को अपनाने के माध्यम से प्राप्त किया जाता है।
• उपयोग में आसानी और सुविधाजनक संचालन की विशेषता, उपकरण एक स्वचालित दबाव राहत समारोह से सुसज्जित है (दबाव रिलीज के लिए केवल एक बटन आवश्यक है)।

• एकीकृत माइक्रो कंप्यूटर नियंत्रण प्रणाली: 1 यूनिट प्रति मॉड्यूल
• एंबेडेड औद्योगिक नियंत्रण कंप्यूटर: 1 सेट
• दबाव नियंत्रण प्रणाली: 1 सेट
• उच्च दबाव प्लंजर पंप (ब्रांड: Bortolini): 25MPA, प्रवाह दर 15L/मिनट, 1 इकाई
• प्रेशर ट्रांसमीटर: 1 यूनिट (मूल: यूएसए, ब्रांड: रत्न)
• पीसी डेटा प्रबंधन सॉफ्टवेयर: 1 सेट
• उच्च दबाव होसेस: 2 टुकड़े
• सहायक उपकरण और प्रलेखन: 1 सेट

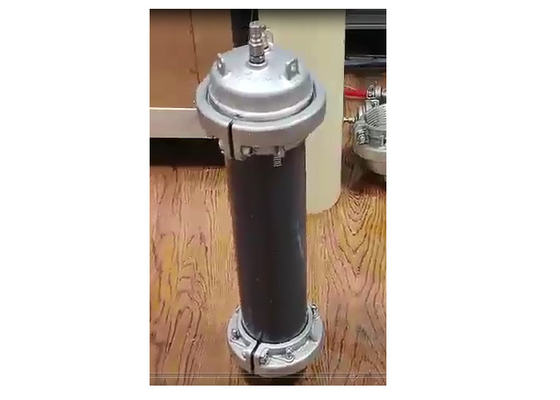

अल्ट्रा-हाई प्रेशर ब्लास्टिंग टेस्ट के दौरान, परीक्षण नमूनों को सुरक्षा विस्फोट-प्रूफ उपकरणों से लैस एक सुरक्षित गड्ढे या एक तापमान-नियंत्रित मध्यम कक्ष में रखा जाएगा, ताकि परिचालन सुरक्षा सुनिश्चित हो सके।

नोट: जब 20MPA के दबाव में φ315 मिमी के व्यास के साथ पाइप का परीक्षण किया जाता है, तो पाइप के छोर या अन्य घटकों को किसी भी नुकसान के परिणामस्वरूप गंभीर खतरे हो सकते हैं।
