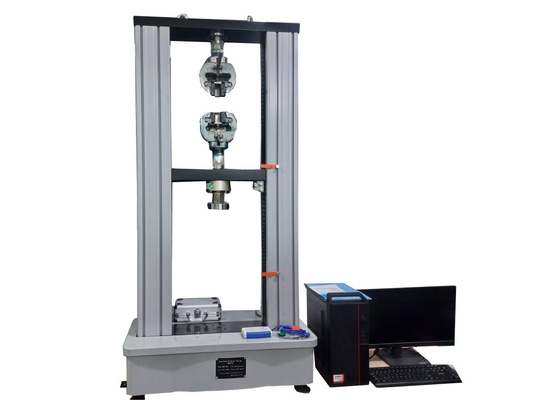

कॉम्पैक्ट और सुविधाजनक संचालन प्लास्टिक रबर वस्त्र और अधिक के लिए इलेक्ट्रॉनिक सार्वभौमिक परीक्षण मशीन
आवेदन का दायराः
यूनिवर्सल टेस्टिंग मशीनें कई उद्योगों में गुणवत्ता नियंत्रण अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें धातु के तार, नायलॉन के तार, बेल्ट, प्लास्टिक, रबर,वस्त्र और वस्त्रवे विशेष रूप से तन्यता, संपीड़न, झुकने, कतरने और आंसू परीक्षण करने के लिए डिज़ाइन किए गए हैं।
उत्पाद की विशेषता:
परीक्षण मशीनों की यह श्रृंखला एक डबल लीड पेंच डिजाइन को अपनाती है और मुख्य फ्रेम, नियंत्रण, माप और संचालन के लिए उन्नत प्रौद्योगिकियों को एकीकृत करती है।इसमें उच्च परिशुद्धता सहित कई फायदे हैं।, एक विस्तृत गति रेंज, कॉम्पैक्ट संरचना, सुविधाजनक संचालन, और स्थिर प्रदर्शन।
यह श्रृंखला अन्य प्लास्टिक पाइप सामग्री के लिए लागू मानकों का अनुपालन करती है, जिससे यह तन्यता, संपीड़न, झुकने,और प्लास्टिक जैसे सामग्रियों के नमूनों और तैयार उत्पादों पर रेंगने के परीक्षण, पनरोक सामग्री, वस्त्र, कागज उत्पाद और रबर।
एक बड़ी दबाव प्लेट से लैस, यह पाइप सामग्री के प्रत्यक्ष सपाट संपीड़न परीक्षण के लिए भी इस्तेमाल किया जा सकता है (संपीड़न वसूली परीक्षण सहित),अंगूठी कठोरता परीक्षण (बाहरी भार के प्रतिरोध के लिए)अन्य प्रकार के परीक्षणों के अलावा, रिंग तन्यता शक्ति परीक्षण और रेंग परीक्षण।
| मॉडल |
XWW-100KN |
| प्रकार |
डबल परीक्षण स्थान के साथ फर्श मॉडल |
| अधिकतम भार |
100KN |
| सटीकता का स्तर |
0.5 प्रतिशत |
| बल मापने की सीमा |
0.4%~100% एफएस |
| बल माप की सटीकता |
≤0.5% |
| विरूपण मापने की सीमा |
2% से 100% एफएस |
| विरूपण मापने की सटीकता |
0.5 प्रतिशत |
| क्रॉस बीम विस्थापन संकल्प |
0.001 मिमी |
| क्रॉस बीम स्पीड रेंज |
0.05-350mm/min |
| विस्थापन गति सटीकता |
≤ 0.5% |
| परीक्षण चौड़ाई |
520 |
| कुल क्रॉस बीम यात्रा |
700 मिमी |
| नमूना का आकार |
अधिकतम.25*21 मिमी ((चौड़ाई*मोटाई) अनुकूलित किया जा सकता है |
| क्लैंप |
खिंचाव जिग, संपीड़न जिग, झुकने जिग, आदि |
| पीसी प्रणाली |
ब्रांड कंप्यूटर और कलर इंकजेट प्रिंटर से लैस |
| विद्युत आपूर्ति |
AC220V; 3.0kw |
| मानक |
ISO7500-1, ISO5893, ISO9969, ASTMD638/695/790 |
यूटीएम सॉफ्टवेयर का परिचयः
यूनिवर्सल टेस्टिंग मशीन सॉफ्टवेयर (निम्नलिखित के अतिरिक्त सुविधाओं के साथ।
- धातु, गैर धातु और विभिन्न अन्य सामग्रियों पर तन्यता, संपीड़न, झुकने, कतरनी और छीलने के परीक्षण के लिए समर्पित परीक्षण कार्यक्रम सहित मजबूत कार्यक्षमता का दावा करता है।
- विंडोज-आधारित, उपयोगकर्ता के अनुकूल संचालन के साथ आसानी से महारत हासिल करना, सभी कौशल स्तरों के ऑपरेटरों के लिए कुशल कार्यप्रवाह सुनिश्चित करना।
- वैश्विक उपयोगकर्ता आवश्यकताओं के अनुकूल, सरलीकृत चीनी, पारंपरिक चीनी और अंग्रेजी के बीच भाषा स्विचिंग का समर्थन करता है।
- पासवर्ड सुरक्षा के साथ दस उपयोगकर्ता खातों के निर्माण की अनुमति देता है, जो भूमिका-आधारित पहुंच नियंत्रण और परिचालन अनुरेखण को सक्षम करता है।
- अतिभार संरक्षण कार्यक्षमता से लैस, उपकरण क्षति को रोकने और परीक्षण सुरक्षा सुनिश्चित करने के लिए उपयोगकर्ता द्वारा विन्यस्त अतिभार सीमाओं के साथ।
- बल या विस्थापन इकाइयों के निर्बाध स्विचिंग को सक्षम करता है, तत्काल परीक्षण स्थिति की निगरानी के लिए तनाव और तनाव परिवर्तनों के वास्तविक समय प्रदर्शन के साथ।
- भार-विस्थापन, भार-समय, विस्थापन-समय, तनाव-तनाव और भार-तन्यता लंबाई जैसे वक्रों को किसी भी समय व्यापक परिणाम विश्लेषण के लिए स्विच किया जा सकता है।
- एक बल मूल्य दोहरी-कैलिब्रेशन प्रणाली शामिल हैः स्वचालित पैरामीटर सेटिंग और शून्य, स्वचालित पहचान और माप सटीकता सुनिश्चित करने के लिए कैलिब्रेशन डेटा के आयात के साथ जोड़ा।
- कई अंतरराष्ट्रीय और राष्ट्रीय परीक्षण मानकों के अनुरूप, जिनमें आईएसओ, जेआईएस, एएसटीएम, डीआईएन और जीबी शामिल हैं, अन्य लोगों के बीच, विभिन्न उद्योग परीक्षण आवश्यकताओं को पूरा करते हैं।
- ओवरले के माध्यम से एक ही समूह के भीतर परीक्षण वक्रों की तुलना को सुविधाजनक बनाता है, जिससे डेटा स्थिरता और सामग्री प्रदर्शन भिन्नताओं का सहज विश्लेषण संभव होता है।
- स्वचालित शून्य सेटिंग सुविधाएँ. स्वचालित रूप से अधिकतम बल, ऊपरी उपज शक्ति, कम उपज शक्ति, तन्यता शक्ति, संपीड़न शक्ति,लोचदार मॉड्यूल, और लम्बाई प्रतिशत, मैनुअल गणना त्रुटियों को समाप्त करता है।
प्रणाली विन्यासः
उपकरण विन्यास सूचीः
-
मशीन मुख्य इकाई
1.1 एसी सर्वो मोटर और ड्राइवर का 1 सेट
1.2 गति घटाने की प्रणाली का 1 सेट
1.3 100KN लोड सेल की 1 इकाई
1.4 सटीक गेंद शिकंजा के दो सेट
1.5 नियंत्रण बोर्ड का 1 सेट
-
सर्वो नियंत्रण प्रणाली का 1 सेट
-
गियर सिस्टम का 1 सेट
-
पीसी की 1 इकाई
-
स्याही झटका रंग प्रिंटर की 1 इकाई
-
तन्यता परीक्षण सहायक उपकरण का 1 सेट; संपीड़न jig का 1 सेट; झुकने jig का 1 सेट (अनुकूलित)
-
विरूपण मापने के उपकरण का 1 सेट
-
सॉफ्टवेयर स्थापना सीडी की 1 इकाई
-
तकनीकी दस्तावेजों का 1 सेट
जिसमें शामिल हैंः निर्देश पुस्तिका; सॉफ्टवेयर पुस्तिका; प्रमाण पत्र
-
उपकरण किट का 1 सेट
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन क्या है?
A1: एक इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन एक सटीक परीक्षण उपकरण है जिसे सामग्री के यांत्रिक गुणों का मूल्यांकन करने के लिए डिज़ाइन किया गया है, जिसमें तन्यता शक्ति, संपीड़न शक्ति,लोच का मॉड्यूल, और लम्बाई।
Q2: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन से किन सामग्रियों का परीक्षण किया जा सकता है?
A2: एक इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन धातुओं, प्लास्टिक, इलास्टोमर्स और कम्पोजिट सहित विभिन्न प्रकार की सामग्री के परीक्षण का समर्थन करती है।
Q3: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीनें कितनी सटीक हैं?
A3: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीनें वास्तविक मूल्य के सापेक्ष ±0.5% के भीतर विचलन के साथ उच्च माप सटीकता प्रदर्शित करती हैं।
Q4: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन से किस प्रकार के परीक्षण किए जा सकते हैं?
A4: एक इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन विभिन्न प्रकार के परीक्षण करने में सक्षम है, जिसमें तन्यता परीक्षण, संपीड़न परीक्षण, झुकने का परीक्षण, कतरनी परीक्षण और आंसू परीक्षण शामिल हैं।
Q5: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन का उपयोग करने के क्या लाभ हैं?
A5: इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन सामग्री के यांत्रिक गुणों का मूल्यांकन करने में लागत प्रभावीता और उच्च सटीकता प्रदान करती है।यह उपयोगकर्ता के अनुकूल संचालन की विशेषता है और तेजी से परीक्षण परिणाम प्रदान करता है, सामग्री परीक्षण कार्यप्रवाहों में दक्षता में वृद्धि।
