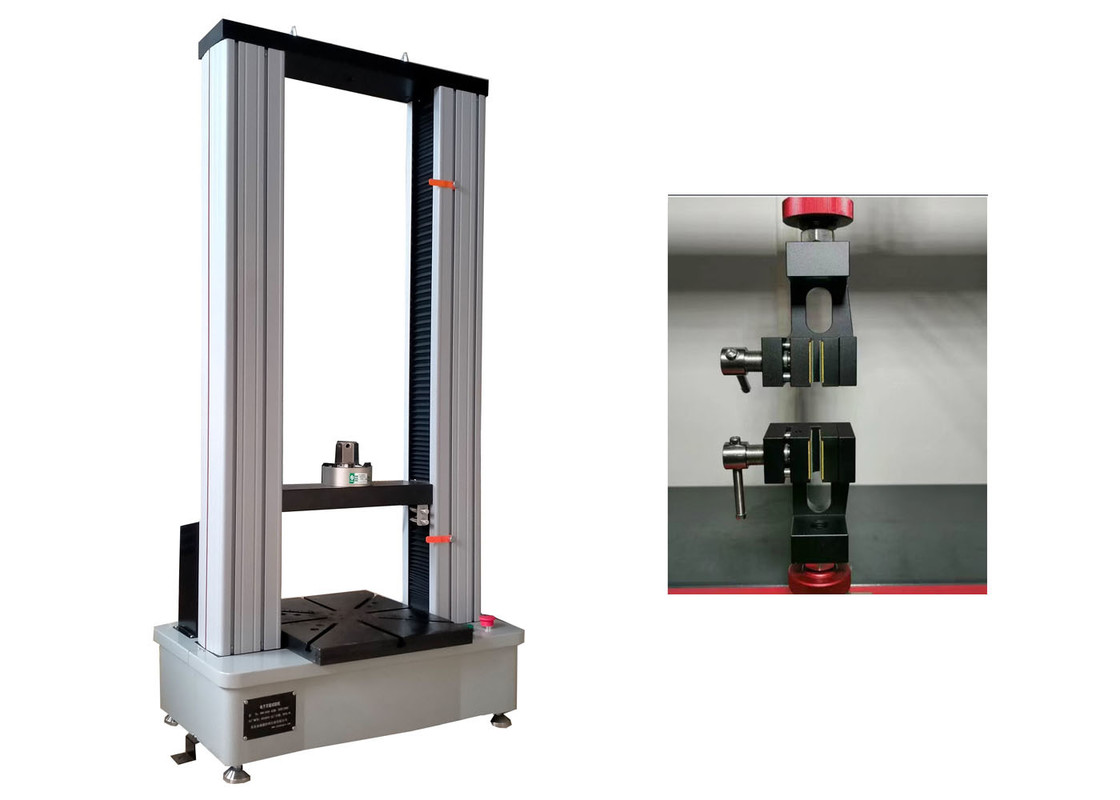

अंतर्राष्ट्रीय मानकों यूटीएम के लिए डिज़ाइन और निर्मित श्रृंखला इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन
XWW श्रृंखला कंप्यूटरकृत इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीनें अंतर्राष्ट्रीय और राष्ट्रीय मानकों, जिनमें ASTM, ISO, DIN, और GB शामिल हैं, के सख्त अनुपालन में डिज़ाइन और निर्मित की जाती हैं।
यह श्रृंखला सामग्रियों की एक विस्तृत श्रृंखला पर लागू होती है, जो तन्यता परीक्षण, संपीड़न परीक्षण, झुकने परीक्षण, कतरनी परीक्षण और कम-चक्र थकान परीक्षण जैसे प्रमुख यांत्रिक परीक्षणों का समर्थन करती है। यह धातुओं, रबर, प्लास्टिक, स्प्रिंग्स, वस्त्रों और विभिन्न औद्योगिक घटकों के परीक्षण के लिए उपयुक्त है।
अपने लक्षित उद्योगों में व्यापक रूप से उपयोग की जाने वाली, XWW श्रृंखला अनुसंधान और विकास (R&D) संस्थानों, पेशेवर परीक्षण प्रयोगशालाओं और तकनीकी प्रशिक्षण केंद्रों में एक आवश्यक परीक्षण उपकरण के रूप में भी कार्य करती है।
मुख्य तकनीकी पैरामीटर
| मॉडल |
XWW-5, 10, 20KN |
| प्रकार |
डोर मॉडल |
| अधिकतम भार |
5KN, 10KN, 20KN |
| यूनिट स्विचओवर |
टन, किग्रा, ग्राम, Kn, Lb; मिमी, सेमी, इंच |
| सटीकता ग्रेड |
0.5% |
| बल-मापने की सीमा |
0.4%~100%FS |
| बल-मापने की सटीकता |
≤0.5% |
| विरूपण-मापने की सीमा |
2%~100%FS |
| विरूपण-मापने की सटीकता |
1% |
| क्रॉसबिम विस्थापन रिज़ॉल्यूशन |
0.001mm |
| क्रॉसबिम गति सीमा |
0.01~500mm/min |
| विस्थापन गति सटीकता |
≤ 0.5% |
| परीक्षण चौड़ाई |
400mm (या आदेश के अनुसार) |
| तन्यता स्थान |
600mm |
| संपीड़न स्थान |
900mm (या आदेश के अनुसार) |
| क्लैंप |
वेज ग्रिप, संपीड़ित अटैचमेंट, बेंड एक्सेसरीज़ |
| पीसी सिस्टम |
ब्रांड कंप्यूटर से लैस |
| फ्लैट-नमूना मोटाई |
0~7mm |
| बिजली की आपूर्ति |
AC220V |
| मानक |
ISO 7500-1 ISO 572 ISO 5893 ASTMD638695790 |
| मेजबान का आकार |
860*560*2000mm |
| वज़न |
400Kg |
यूनिवर्सल टेस्टिंग मशीन सॉफ़्टवेयर (मुख्य विशेषताएं)
यह सॉफ़्टवेयर मजबूत कार्यक्षमता का दावा करता है, जिसमें धात्विक, गैर-धात्विक और विभिन्न अन्य सामग्रियों पर तन्यता परीक्षण, संपीड़न परीक्षण, झुकने परीक्षण, कतरनी परीक्षण और छीलने के परीक्षण के लिए समर्पित परीक्षण कार्यक्रम शामिल हैं।
- उपयोगकर्ता के अनुकूल प्लेटफ़ॉर्म: विंडोज-आधारित, सहज संचालन और सुव्यवस्थित उपयोगकर्ता अपनाने के लिए सीखने में आसान कार्यक्षमता की विशेषता।
- बहुभाषी समर्थन: सरलीकृत चीनी, पारंपरिक चीनी और अंग्रेजी के बीच निर्बाध भाषा स्विचिंग का समर्थन करता है।
- उपयोगकर्ता प्रबंधन: सुरक्षित पहुंच नियंत्रण के लिए पासवर्ड सुरक्षा के साथ दस उपयोगकर्ता खातों तक समायोजित करता है।
- अतिभार संरक्षण: उपयोगकर्ता-विन्यास योग्य अधिभार थ्रेसहोल्ड के साथ एक अधिभार सुरक्षा फ़ंक्शन को एकीकृत करता है।
- यूनिट लचीलापन और वास्तविक समय निगरानी: तनाव और तनाव विविधताओं के वास्तविक समय प्रदर्शन के साथ, बल और विस्थापन इकाइयों के सहज स्विचिंग को सक्षम करता है।
- वक्र बहुमुखी प्रतिभा: लोड-विस्थापन, लोड-समय, विस्थापन-समय, तनाव-तनाव और लोड-तन्यता लंबाई वक्र सहित कई परीक्षण वक्रों के बीच ऑन-डिमांड स्विचिंग का समर्थन करता है।
- बल अंशांकन प्रणाली: स्वचालित शून्य-सेटिंग और अंशांकन डेटा की स्वचालित पहचान/आयात की विशेषता, एक दोहरे-चैनल बल मान अंशांकन प्रणाली से लैस।
- मानक अनुपालन: आईएसओ, जेआईएस, एएसटीएम, डीआईएन और जीबी जैसे कई अंतर्राष्ट्रीय और राष्ट्रीय परीक्षण मानकों के साथ संगत।
- वक्र तुलना: ओवरले डिस्प्ले के माध्यम से एक ही समूह के भीतर परीक्षण वक्रों के तुलनात्मक विश्लेषण की सुविधा प्रदान करता है।
- स्वचालित गणना: अधिकतम बल, ऊपरी उपज शक्ति, निचली उपज शक्ति, तन्यता शक्ति, संपीड़ित शक्ति, लोचदार मापांक और बढ़ाव प्रतिशत जैसे प्रमुख मापदंडों की स्वचालित गणना के साथ, स्वचालित शून्य-सेटिंग शामिल है।
सिस्टम कॉन्फ़िगरेशन
1 मशीन मुख्य इकाई
1.1 एसी सर्वो मोटर, ड्राइवर 1 सेट
1.2 गति कम करने वाली प्रणाली 1 सेट
1.3 लोड सेल 5, 10, 20KN 1pc
1.4 परिशुद्धता परिशुद्धता बॉल पेंच 2 सेट
1.5 नियंत्रण बोर्ड 1 सेट
2 सर्वो नियंत्रण प्रणाली 1 सेट
3 गियर सिस्टम 1 सेट
4 पीसी 1 सेट
5 इंकजेट कलर प्रिंटर 1 सेट
7 तन्यता परीक्षण सहायक उपकरण 1 सेट
संपीड़न सहायक उपकरण 1 सेट
बेंड सहायक उपकरण 1 सेट
8 बड़ा विस्तार एक्सटेंसोमीटर 1 सेट
9 सॉफ़्टवेयर इंस्टॉलेशन सीडी 1 सेट
10 तकनीकी दस्तावेज़ 1 सेट
शामिल हैं: निर्देश मैनुअल, सॉफ़्टवेयर का मैनुअल, प्रमाणपत्र
11 टूल किट 1 सेट
