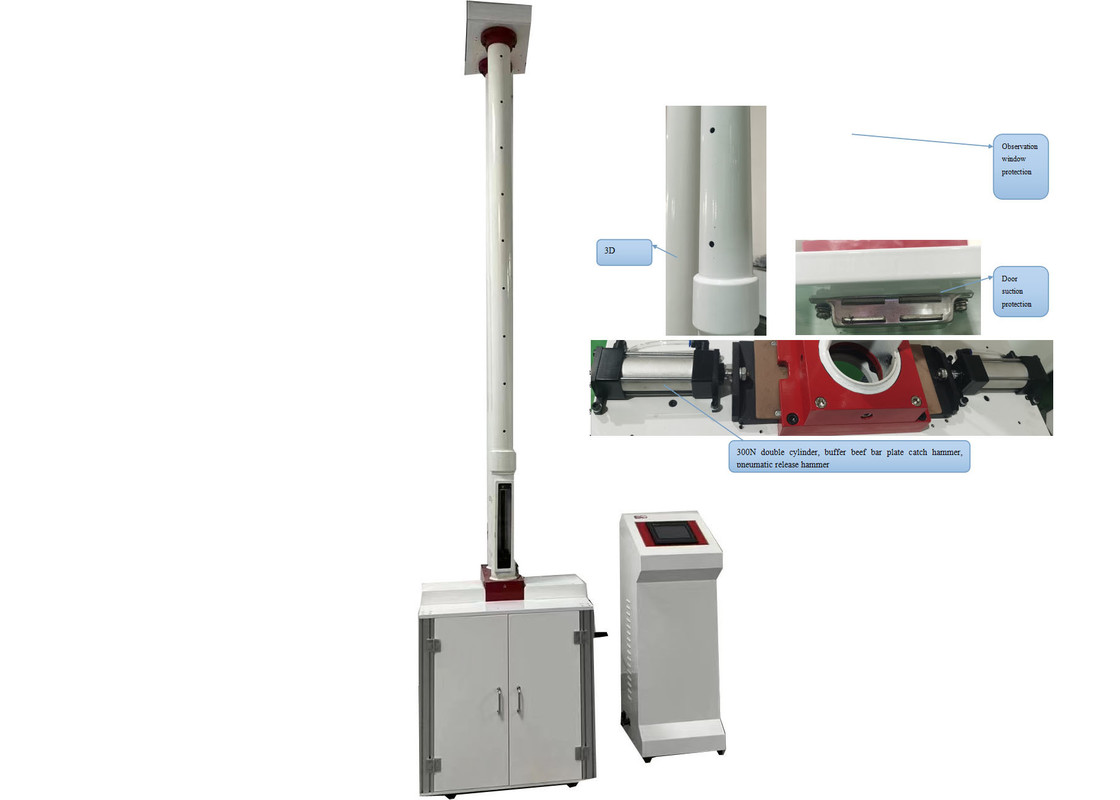

विभिन्न औद्योगिक अनुप्रयोगों के लिए बहुमुखी ड्रॉप हैमर परीक्षण उपकरण
उत्पाद का वर्णन:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesयह संबंधित उद्योगों में सामग्री प्रदर्शन मूल्यांकन और उत्पाद गुणवत्ता सत्यापन के लिए एक मुख्य साधन के रूप में कार्य करता है।
प्लास्टिक के पाइपों के लिए, विधि/परीक्षक में उत्पादों की एक व्यापक श्रृंखला के लिए परीक्षण शामिल हैं, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः पीवीसी-यू पानी आपूर्ति पाइप, कम दबाव वाले पानी आपूर्ति पाइप,कोर-लेयर फोम पाइप, डबल-वॉल वेल्डेड पाइप, 克拉管 (कैरेट पाइप), स्टील स्ट्रिप-प्रबलित पाइप, पीई जल आपूर्ति पाइप, एमपीपी बिजली पाइप, खोखले दीवार घुमावदार पाइप और सीपीवीसी बिजली पाइप।
उपकरण की विशेषताएं:
1तीन स्तरीय सुरक्षा सुरक्षा प्रणाली
परीक्षक को परिचालन सुरक्षा सुनिश्चित करने के लिए एक बहु-परत इंटरलॉक सुरक्षा तंत्र से सुसज्जित किया गया हैः
- पहला स्तरः नमूना दरवाजा इंटरलॉक सुरक्षा;
- दूसरा स्तरः अवलोकन खिड़की इंटरलॉक सुरक्षा;
- तीसरा स्तर: ऊपरी और निचली सीमा स्थिति सुरक्षा।
2. उच्च गति से उठाने का प्रदर्शन
उच्च टोक़ वाले स्टेपिंग मोटर द्वारा संचालित, परीक्षक 250 मिमी/सेकंड तक की उठाने की गति प्राप्त करता है जिससे हथौड़ा केवल 8 सेकंड में 0 से 2 मीटर तक पहुंच सकता है।यह परीक्षण चक्रों को काफी कम करता है और उच्च-प्रवाह परीक्षण परिदृश्यों के लिए परिचालन दक्षता में सुधार करता है.
3. बुद्धिमान होवर फ़ंक्शन
एक बहु-चरण गति नियंत्रण एल्गोरिथ्म को शामिल करता है ताकि चिकनी हथौड़ा विलंबता और शून्य विचलन के साथ सटीक स्थिति सुनिश्चित हो सके। उन्नत नियंत्रण तर्क जड़ता विस्थापन को समाप्त करता है,लगातार परीक्षण स्थितियों और विश्वसनीय डेटा दोहराव सुनिश्चित करना.

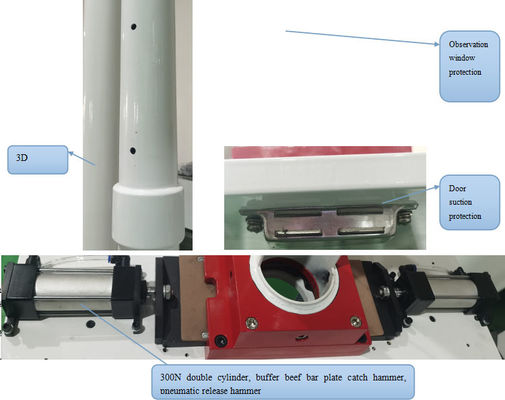

4. 3 डी-मॉडल ड्रॉप हथौड़ा गाइड पाइप
ड्रॉप हैमर गाइड पाइप को 3 डी मॉडलिंग के माध्यम से अनुकूलित किया गया है, जो हैमर के उतरने के दौरान हवा के प्रतिरोध को कम करने के लिए निकास छेद को एकीकृत करता है।संरचनात्मक विफलता और विरूपण को रोकने के लिए एक होप सुदृढीकरण संरचना जोड़ी जाती है, कठोर परीक्षण वातावरण में दीर्घकालिक परिचालन विश्वसनीयता में वृद्धि।
5. वायवीय हथौड़ा उठाने और छोड़ने की तंत्र
पारंपरिक विद्युत चुम्बकीय हथौड़ा तंत्र को त्यागकर, परीक्षक बेहतर प्रदर्शन के लिए एक उच्च-शक्ति वायवीय विन्यास को अपनाता हैः
- एक शक्तिशाली, लगातार संचालन के लिए 300N लंबी स्ट्रोक दोहरी हवा सिलेंडर से सुसज्जित;
- एक रबड़ के टेंडन प्लेट हथौड़ा सतह नमूने पर स्थिर, गैर हानिकारक प्रभाव सुनिश्चित करने के लिए विशेषता है;
- वायवीय लिफ्टिंग/रिलीज़ डिजाइन मूल रूप से केबल झुकने, तार टूटने और विद्युत चुम्बकीय प्रणालियों में आम विद्युत रिसाव जैसी समस्याओं को समाप्त करता है।
- एक वायवीय स्वचालित तालाबंदी प्रणाली को एकीकृत करता है, जिससे सुरक्षा और परिचालन विश्वसनीयता में सुधार होता है।
6एकीकृत एवं मॉड्यूलर असेंबली डिजाइन
-
- यांत्रिक संरचना: मानक एल्यूमीनियम मिश्र धातु प्रोफाइल असेंबली का उपयोग करता है, प्रक्रिया मानकीकरण, मॉड्यूलर स्थापना, और एक हल्के लेकिन उच्च शक्ति डिजाइन प्राप्त करता है;
- विद्युत प्रणालीः 7-इंच टचस्क्रीन और डेल्टा पीएलसी के साथ कॉन्फ़िगर किया गया है, जो सहज संचालन, स्थिर प्रदर्शन और सुविधाजनक रखरखाव सुनिश्चित करता है।
तकनीकी मापदंडः
| मॉडल |
एक्सजेएल-300डी |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर की गुणवत्ता |
0.5 किलोग्राम-5 किलोग्राम,0.125 किलो/प्रति वृद्धि |
| हथौड़ा व्यास |
D25mm, D50, D90mm |
| गिरने की ऊँचाई |
30 मिमी-2000 मिमी,त्रुटि≤±2 मिमी |
| नमूना का व्यास |
Φ10mm-Φ450mm |
| फिक्स्चर के केंद्र से प्रभाव केंद्र का विचलन |
≤2 मिमी |
| वी-प्रकार का समर्थन |
120° |
| स्रोत |
220-230VAC |
| रूपरेखा आयाम |
720mm × 690mm × 3650mm |
| शुद्ध भार |
300 किलो |
मुख्य कार्य:
ड्रॉपिंग हैमर इम्पैक्ट टेस्टर एक व्यापक रूप से मान्यता प्राप्त सटीक परीक्षण उपकरण है जिसे विशेष रूप से प्लास्टिक पाइप, प्लास्टिक शीट,और गैर धातु सामग्रीयह प्लास्टिक, निर्माण और विनिर्माण उद्योगों में सामग्री प्रदर्शन मूल्यांकन और उत्पाद गुणवत्ता अनुपालन के लिए एक महत्वपूर्ण उपकरण के रूप में कार्य करता है।
प्लास्टिक के पाइपों के लिए, परीक्षक में विभिन्न प्रकार के उत्पादों के लिए व्यापक प्रदर्शन परीक्षण शामिल हैं, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः पीवीसी-यू पानी आपूर्ति पाइप, कम दबाव वाले पानी आपूर्ति पाइप,कोर-लेयर फोम पाइप, डबल-वॉल वेल्डेड पाइप, कैरेट पाइप, स्टील बेल्ट-प्रबलित पाइप, पीई पानी आपूर्ति पाइप, एमपीपी पावर पाइप, खोखले दीवार घुमावदार पाइप और सीपीवीसी पावर पाइप।
परिभाषा:
1वास्तविक प्रभाव दर (टीआईआर)
वास्तविक प्रभाव दर (TIR) को प्रभाव-क्षतिग्रस्त नमूनों के कुल परीक्षण नमूनों की संख्या के सापेक्ष प्रतिशत के रूप में परिभाषित किया गया है जब उत्पादों के पूरे बैच को प्रभाव परीक्षण से गुजरता है।इसका गणना सूत्र है:
टीआईआर = (प्रभाव से क्षतिग्रस्त नमूनों की कुल संख्या / परीक्षण किए गए नमूनों की कुल संख्या) × 100%
2क्षति (परिभाषा)
इस परीक्षण के प्रयोजनों के लिए, क्षति को धक्का के बाद दृश्य निरीक्षण के माध्यम से देखे गए दरारों, दरारों या पूर्ण नमूना टूटने की उपस्थिति के रूप में परिभाषित किया गया है।ड्रॉप हैमर के प्रभाव के कारण नमूने की सतह पर केवल इंद्रधनुष या रंग परिवर्तन को क्षति नहीं माना जाता है।.
सहायता एवं सेवाएं:
हम अपने ड्रॉप हैमर परीक्षण उपकरण के लिए अनुकूलित जीवन चक्र के अंत से अंत तक तकनीकी सहायता और पेशेवर सेवाएं प्रदान करते हैं।प्रमाणित इंजीनियरिंग और तकनीकी विशेषज्ञों की हमारी टीम साइट पर स्थापना पर विशेषज्ञ मार्गदर्शन प्रदान करती है, नियमित रखरखाव, तकनीकी समस्या निवारण, सटीक कैलिब्रेशन,और अन्य मूल्य वर्धित सेवाएं ✓ सुनिश्चित करें कि आपके उपकरण लगातार प्रदर्शन बनाए रखें और अंतरराष्ट्रीय परीक्षण मानकों के अनुरूप हों.
आपकी विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए, हम अनुकूलित तकनीकी समाधान भी प्रदान करते हैं,अपने विशिष्ट परीक्षण परिदृश्यों और परिचालन लक्ष्यों के अनुरूप उपकरण या सेवा के दायरे को अनुकूलित करना.
अक्सर पूछे जाने वाले प्रश्न:
-
प्रश्न 1: ड्रॉप हैमर परीक्षण उपकरण क्या है?
A1: ड्रॉप हैमर टेस्ट उपकरण एक सटीक प्रभाव परीक्षण उपकरण है जो बीजिंग, चीन में अपने उत्पादन आधार के साथ JHH द्वारा निर्मित है।यह विशेष रूप से संरचनात्मक अखंडता मूल्यांकन के लिए एक आवश्यक प्रदर्शन संकेतक सामग्री और उत्पादों के प्रभाव प्रतिरोध का मूल्यांकन करने के लिए डिज़ाइन किया गया है.
प्रश्न 2: ड्रॉप हैमर परीक्षण उपकरण का मुख्य उद्देश्य क्या है?
A2: ड्रॉप हैमर परीक्षण उपकरण का प्राथमिक उद्देश्य लक्ष्य वस्तुओं के प्रभाव प्रतिरोध को सटीक रूप से मापना है, उत्पाद योग्यता सत्यापन का समर्थन करने के लिए महत्वपूर्ण डेटा प्रदान करना है,गुणवत्ता नियंत्रण, और विनिर्माण और औद्योगिक अनुप्रयोगों में विश्वसनीयता का आश्वासन।
Q3: ड्रॉप हैमर परीक्षण उपकरण के साथ कौन से उत्पाद/सामग्री संगत हैं?
A3: उपकरण पाइपों की एक विस्तृत श्रृंखला के लिए लागू है (सहित लेकिन सीमित नहीं पीवीसी-यू पानी की आपूर्ति पाइप, सीवेज पाइप, कम दबाव पानी की आपूर्ति पाइप, कम दबाव ट्रांसमिशन पाइप,कोर-लेयर फोम पाइप, डबल-वॉल वेल्डेड पाइप, और पीई जल आपूर्ति पाइप) और कठोर प्लास्टिक शीट के साथ भी पूरी तरह संगत है।
प्रश्न 4: ड्रॉप हैमर परीक्षण उपकरण की माप सटीकता क्या है?
A4: ड्रॉप हैमर परीक्षण उपकरण में ±0.5% की उच्च माप सटीकता है, जो विश्वसनीय, दोहराए जाने योग्य परीक्षण परिणाम सुनिश्चित करता है जो अंतरराष्ट्रीय परीक्षण मानक आवश्यकताओं को पूरा करते हैं।
Q5: ड्रॉप हैमर परीक्षण उपकरण की अधिकतम परीक्षण ऊर्जा क्या है?
A5: उपकरण 300 J की अधिकतम परीक्षण ऊर्जा प्रदान करता है, जो अधिकांश औद्योगिक पाइपों और कठोर प्लास्टिक उत्पादों के प्रभाव परीक्षण आवश्यकताओं को कवर करता है।
