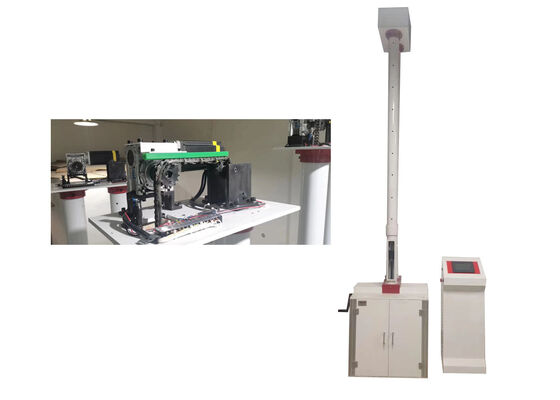

ड्रॉप हैमर टेस्ट इक्विपमेंट फॉर एक्यूरेट इम्पैक्ट स्ट्रेंथ मेजरमेंट
यह टेस्टिंग मशीन प्लास्टिक पाइप, प्लास्टिक शीट और नॉन-मेटेलिक मटेरियल के एक्सटर्नल लोड इम्पैक्ट स्ट्रेंथ टेस्टिंग के लिए व्यापक रूप से उपयोग की जाती है। टेस्ट स्पेसिमेन को एक निर्दिष्ट द्रव्यमान और आकार के ड्रॉप हैमर द्वारा प्रभावित किया जाता है, जिसे पूर्वनिर्धारित ऊंचाई से स्पेसिमेन की परिधि के साथ निर्दिष्ट स्थानों पर गिराया जाता है। यह प्रक्रिया उत्पाद बैच या एक्सट्रूडर प्रोडक्शन रन के लिए ट्रू इम्पैक्ट रेट (TIR) का सटीक अनुमान लगाने में सक्षम बनाती है।
अधिकतम स्वीकार्य TIR: 10% (उद्योग गुणवत्ता नियंत्रण मानकों के अनुरूप)
एक पेशेवर गुणवत्ता निरीक्षण उपकरण के रूप में, यह निर्माण उद्योग, विनिर्माण उद्यमों, रासायनिक क्षेत्र, विश्वविद्यालयों और अन्य आर एंड डी या गुणवत्ता नियंत्रण संस्थानों में व्यापक रूप से लागू होता है।
अनुपालन मानक
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 और BSEN744।
उपकरण की विशेषताएं
थ्री-टियर सेफ्टी प्रोटेक्शन सिस्टम
- टियर 1: सैंपल चैंबर डोर सेफ्टी गार्ड
- टियर 2: ऑब्जर्वेशन विंडो सेफ्टी प्रोटेक्शन (अस्थायी रूप से फिट नहीं)
- टियर 3: अपर और लोअर ट्रैवल लिमिट सेफ्टी मैकेनिज्म
यह मल्टी-लेयर्ड सेफगार्ड पूरे टेस्टिंग साइकिल के दौरान ऑपरेटर और स्पेसिमेन की सुरक्षा सुनिश्चित करता है।
हाई-स्पीड लिफ्टिंग कैपेबिलिटी
हाई-टॉर्क स्टेपर मोटर से लैस, यह डिवाइस 250 मिमी/सेकंड की पीक लिफ्टिंग वेलोसिटी प्राप्त करता है। यह हैमर को ग्राउंड जीरो से 2 मीटर तक केवल 8 सेकंड में उठा सकता है, जिससे टेस्ट साइकिल का समय काफी कम हो जाता है और समग्र दक्षता बढ़ जाती है।
प्रिसिजन होवरिंग सिस्टम
मल्टी-स्टेप स्पीड रेगुलेशन प्रोग्राम का उपयोग करके, मशीन जीरो ऑफसेट के साथ स्मूथ और सटीक हैमर पोजिशनिंग सुनिश्चित करती है। यह स्थिरता लगातार टेस्ट कंडीशन को रेखांकित करती है, विश्वसनीय और पुनरुत्पादनीय डेटा परिणाम प्रदान करती है।
एन्हांस्ड ड्रॉप हैमर ट्यूब विद एग्जॉस्ट स्ट्रक्चर
ड्रॉप हैमर ट्यूब को 3D मॉडलिंग के माध्यम से डिजाइन किया गया है, जिसमें हवा के प्रतिरोध को कम करने के लिए वेंट होल एकीकृत हैं। यह हैमर के नीचे हवा के प्रतिरोध को न्यूनतम करता है। यह ट्यूब के विरूपण या कार्यात्मक टूटने से बचाने के लिए एक प्रबलित क्लैंपिंग मैकेनिज्म भी शामिल करता है, जो दीर्घकालिक परिचालन मजबूती सुनिश्चित करता है।
न्यूमेटिक हैमर क्लैंपिंग और रिलीज मैकेनिज्म
पारंपरिक इलेक्ट्रोमैग्नेटिक हैमर सेटअप को बदलकर, सिस्टम एक हाई-प्रेशर न्यूमेटिक कॉन्फ़िगरेशन अपनाता है - 300N लॉन्ग-स्ट्रोक डुअल सिलेंडर से लैस। हैमर फेस एक रबर टेंडन पैड से सुसज्जित है, जो स्थिर प्रभाव बल सुनिश्चित करता है और स्पेसिमेन को नुकसान से बचाता है। क्लैंपिंग और रिलीज दोनों फंक्शन न्यूमेटिक तकनीक का लाभ उठाते हैं, जो केबल वियर, वायर ब्रेकज और इलेक्ट्रिकल लीकेज जैसी समस्याओं को मौलिक रूप से हल करता है। बिल्ट-इन न्यूमेटिक ऑटोमैटिक लॉकिंग डिवाइस सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।
इंटीग्रेटेड मॉड्यूलर आर्किटेक्चर
- मैकेनिकल असेंबली: स्टैंडर्ड एल्यूमीनियम अलॉय प्रोफाइल कंस्ट्रक्शन का उपयोग करता है, जो मानकीकृत प्रक्रियाओं, मॉड्यूलर इंस्टॉलेशन, हल्के डिजाइन और उच्च संरचनात्मक कठोरता को सक्षम बनाता है।
- इलेक्ट्रिकल कंट्रोल यूनिट: 7-इंच टचस्क्रीन और डेल्टा पीएलसी के साथ कॉन्फ़िगर किया गया है, जो उपयोगकर्ता के अनुकूल संचालन, स्थिर नियंत्रण प्रदर्शन और सीधी रखरखाव की सुविधा प्रदान करता है।
हाई-ग्रेड कंपोनेंट सिलेक्शन
सभी कोर कंपोनेंट्स बेहतर विश्वसनीयता और प्रदर्शन के लिए विश्व स्तर पर खरीदे जाते हैं:
- सिलेंडर: एडकर ब्रांड
- टचस्क्रीन: डेल्टा ब्रांड
- पीएलसी: डेल्टा ब्रांड
- पावर सप्लाई: मीन वेल (ताइवान, चीन) ब्रांड
मशीन व्यापक सुरक्षा सुरक्षाओं से सुसज्जित है, जिसमें इलेक्ट्रिकल लीकेज प्रोटेक्शन, शॉर्ट-सर्किट प्रिवेंशन, एंटी-स्टैटिक मेजर्स, एंटी-इंटरफेरेंस टेक्नोलॉजी, पावर फेलियर प्रोटेक्शन और मिसऑपरेशन प्रिवेंशन शामिल हैं - इलेक्ट्रिकल, मैकेनिकल और सॉफ्टवेयर पहलुओं को कवर करता है।
एडवांस्ड ऑटोमेशन कैपेबिलिटी
यह उपकरण एंड-टू-एंड ऑटोमेशन का दावा करता है, जिसमें ऑटोमैटिक जीरो-पॉइंट कैलिब्रेशन, ऑटोमैटिक हैमर एलिवेशन, ऑटोमैटिक हैमर रिलीज और ऑटोमैटिक टेस्ट एग्जीक्यूशन शामिल हैं। यह मैन्युअल भागीदारी को कम करता है, परीक्षण दक्षता बढ़ाता है, और मानवीय त्रुटि को कम करता है।
तकनीकी पैरामीटर
| पैरामीटर |
विनिर्देश |
| मॉडल |
XJL-450M |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर की गुणवत्ता |
0.5kg-5kg |
| हैमर का व्यास |
D25mm, D90mm (अनुकूलन योग्य) |
| गिरने की ऊंचाई |
50mm-2000mm, त्रुटि ≤±2mm |
| नमूने का व्यास |
φ10mm-φ450mm (अनुकूलन योग्य) |
| फिक्स्चर सेंटर से इम्पैक्ट सेंटर का विचलन |
≤2mm |

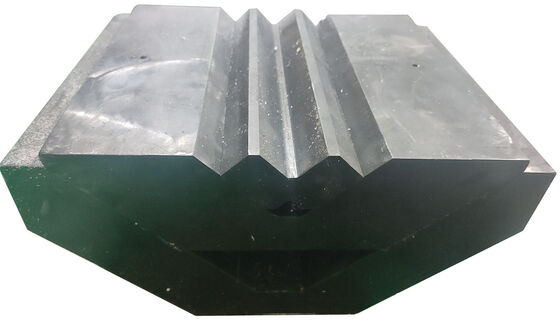

| वी-टाइप सपोर्टिंग |
120° |
| पावर सोर्स |
220VAC±10% |
| आउटलाइन आयाम |
730mm*700mm*3650mm |
| नेट वेट |
300kg |
मानक कॉन्फ़िगरेशन
| घटक |
मात्रा |
| होस्ट |
एक सेट |
| इलेक्ट्रिक कैबिनेट |
एक सेट |
| हैमर बॉडी |
एक सेट |
| पावर लाइन |
एक पीस |
| वी-टाइप सपोर्टिंग |
दो पीस |
| ऑपरेटिंग टूल (रिंच) |
एक सेट |
अक्सर पूछे जाने वाले प्रश्न
Q1: ड्रॉप हैमर इम्पैक्ट टेस्टिंग मशीन की अधिकतम इम्पैक्ट एनर्जी रेंज क्या है?
A1: स्टैंडर्ड मॉडल 0.5-50 J की इम्पैक्ट एनर्जी रेंज प्रदान करता है, जिसमें हाई-स्ट्रेंथ मटेरियल टेस्टिंग के लिए 100 J तक के वैकल्पिक एक्सटेंशन शामिल हैं। यह प्लास्टिक पाइप, शीट और नॉन-मेटेलिक मटेरियल के लिए विविध टेस्ट आवश्यकताओं को पूरा करने के लिए एडजस्टेबल एनर्जी लेवल का समर्थन करता है।
Q2: उपलब्ध ड्रॉप हाइट और हैमर मास स्पेसिफिकेशन्स क्या हैं?
A2: एडजस्टेबल ड्रॉप हाइट 50-2000 मिमी (±1 मिमी तक सटीक) तक होती है। हैमर मास 0.1 किग्रा के इंक्रीमेंट में कॉन्फ़िगर करने योग्य हैं, जिसमें 0.2 किग्रा से 10 किग्रा तक के स्टैंडर्ड विकल्प शामिल हैं - ISO 3127 और ASTM D 2444 जैसे सामान्य टेस्ट मानकों को कवर करते हैं।
Q3: मशीन की ड्रॉप हाइट और इम्पैक्ट फोर्स कंट्रोल कितनी सटीक है?
A3: ड्रॉप हाइट की सटीकता सेट वैल्यू का ±0.1% (या ±1 मिमी, जो भी कम हो) है। न्यूमेटिक रिलीज मैकेनिज्म जीरो इनिशियल वेलोसिटी डेविएशन सुनिश्चित करता है, जबकि फोर्स सेंसिंग सिस्टम (वैकल्पिक) ±1% FS की इम्पैक्ट फोर्स सटीकता प्रदान करता है - टेस्ट डेटा विश्वसनीयता की गारंटी देता है।
Q4: ऑपरेशनल जोखिमों को रोकने के लिए मशीन में कौन से सुरक्षा सुरक्षा तंत्र हैं?
A4: इसमें एक थ्री-टियर सेफ्टी सिस्टम है: ① सैंपल चैंबर इंटरलॉक (दरवाजा खुला होने पर मशीन रुक जाती है); ② अपर/लोअर ट्रैवल लिमिट स्विच; ③ इमरजेंसी स्टॉप बटन। हाई-एनर्जी इम्पैक्ट के दौरान स्ट्रक्चरल डैमेज से बचने के लिए ड्रॉप हैमर ट्यूब को भी मजबूत किया गया है।
Q5: क्या मशीन अंतरराष्ट्रीय परीक्षण मानकों के साथ संगत है, और यह किन सामग्रियों का परीक्षण कर सकती है?
A5: यह ISO 3127, ASTM D 2444, GB/T 14152, और BS EN 14411 मानकों का पूरी तरह से अनुपालन करती है। लागू सामग्रियों में प्लास्टिक पाइप (PVC, PE, PP), प्लास्टिक शीट, रिजिड नॉन-मेटेलिक कंपोजिट और अन्य सामग्री शामिल हैं जिन्हें एक्सटर्नल इम्पैक्ट स्ट्रेंथ मूल्यांकन की आवश्यकता होती है।
Q6: मशीन का ऑटोमेशन लेवल क्या है, और क्या यह टेस्ट डेटा को स्वचालित रूप से रिकॉर्ड कर सकती है?
A6: यह फुल-प्रोसेस ऑटोमेशन का समर्थन करता है: ऑटोमैटिक जीरो-पॉइंट कैलिब्रेशन, हैमर लिफ्टिंग, पोजिशनिंग, रिलीज और टेस्ट रिजल्ट कैलकुलेशन। 7-इंच टचस्क्रीन और पीएलसी से लैस, यह 10,000 टेस्ट रिकॉर्ड (इम्पैक्ट एनर्जी, ड्रॉप हाइट, TIR वैल्यू सहित) तक स्टोर कर सकता है और एक्सेल/सीएसवी फॉर्मेट में डेटा एक्सपोर्ट कर सकता है।
Q7: प्रमुख घटकों का सर्विस लाइफ कितना है, और क्या रखरखाव की आवश्यकता है?
A7: कोर कंपोनेंट्स (न्यूमेटिक सिलेंडर, स्टेपर मोटर, पीएलसी) का सर्विस लाइफ ≥50,000 टेस्ट साइकिल है। नियमित रखरखाव में गाइड रेल का मासिक स्नेहन, सीलिंग रिंग का त्रैमासिक निरीक्षण, और ड्रॉप हाइट और हैमर मास का वार्षिक कैलिब्रेशन शामिल है।
Q8: मशीन को सामान्य रूप से संचालित करने के लिए किन पर्यावरणीय परिस्थितियों की आवश्यकता होती है?
A8: ऑपरेटिंग तापमान: 10-35 °C; सापेक्ष आर्द्रता: ≤85% (गैर-संक्षेपण); पावर सप्लाई: AC 220V±10% 50Hz (या 110V±10% 60Hz, अनुकूलन योग्य); कार्य क्षेत्र में कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप या कंपन नहीं।
