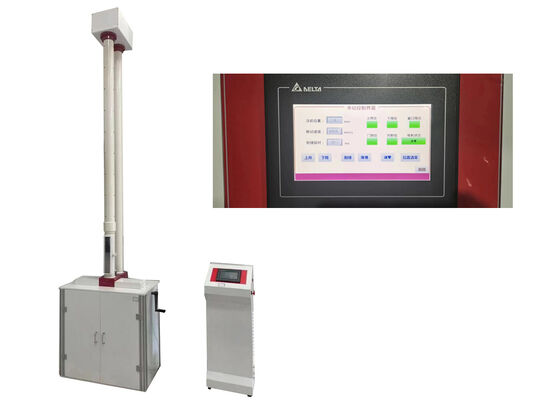

ड्रॉप हैमर परीक्षण उपकरण औद्योगिक उत्पादों के प्रभाव अवशोषण और प्रतिरोध विशेषताओं के परीक्षण के लिए उपयुक्त
उत्पाद का वर्णन:
प्लास्टिक पाइपों के लिए गिरने वाले वजन के प्रभाव परीक्षक को आईएसओ 4422, आईएसओ 3127 के पूर्ण अनुपालन में डिजाइन किया गया है,और ASTM D2444 मानकों के लिए विशेष रूप से परिपत्र अनुभाग के साथ थर्मोप्लास्टिक पाइप के बाहरी प्रभाव प्रतिरोध का आकलन करने के लिए बनाया गया हैमानक परीक्षण प्रोटोकॉल के अनुसार, test specimens are subjected to impact from a falling striker (of predefined mass and geometric configuration) that is dropped from a known height onto designated positions along the specimen’s circumference.
व्यक्तिगत नमूना परीक्षण के अलावा, उपकरण पूरे उत्पादन बैच या एक्सट्रूडर उत्पादन रन के लिए वास्तविक प्रभाव विफलता दर के सांख्यिकीय अनुमान को सक्षम करता है,गुणवत्ता नियंत्रण के लिए महत्वपूर्ण डेटा प्रदान करनाप्लास्टिक पाइप निर्माण में बैच स्वीकृति और प्रक्रिया अनुकूलन।
उत्पाद संरचनाः

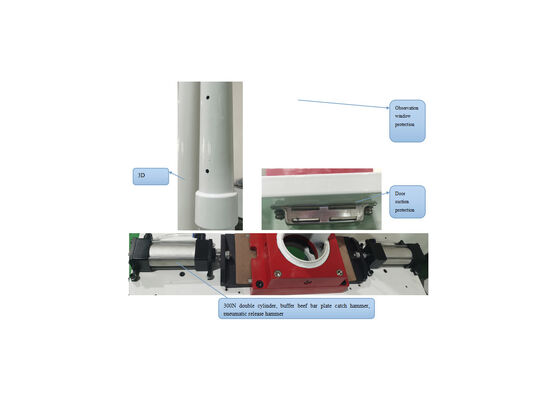

रिबाउंड विरोधी कैप्चर तंत्र
परीक्षक एक विशेष एंटी-रिबाउंड डिवाइस से लैस है जो 100% कैप्चर सफलता दर प्राप्त करता है, सटीक परीक्षण डेटा के लिए अमान्य माध्यमिक प्रभावों को समाप्त करता है।यह एक प्रीमियम ग्रेड आयातित एसी सर्वो प्रणाली को एकीकृत करता है, जो कुशल और दोहराए जाने योग्य परीक्षण संचालन सुनिश्चित करने के लिए उच्च परिशुद्धता की स्थिति और तेजी से उठाने की गति प्रदान करता है।
लचीला प्रभाव ऊंचाई विन्यास
प्रभाव ऊंचाई दोहरी परिचालन मोड का समर्थन करती हैःउपयोगकर्ता-परिभाषित मैनुअल सेटिंग (अनुकूलित परीक्षण आवश्यकताओं के लिए) और स्वचालित परिशुद्धता कैलिब्रेशन (मानकीकृत परीक्षण प्रोटोकॉल के अनुपालन के लिए), नियमित और विशेष प्रभाव परीक्षण आवश्यकताओं दोनों को पूरा करता है।
एकीकृत कर्मियों की सुरक्षा सुरक्षा प्रणाली
उपकरण स्वचालित सुरक्षा सुरक्षा घटकों के पूर्ण सेट से लैस है, जिसमें एक लॉक करने योग्य नमूना प्रवेश द्वार, झटके-अवशोषित बफर और प्रभाव प्रतिरोधी सुरक्षा खिड़कियां शामिल हैं।यह प्रणाली एक सुरक्षित परीक्षण वातावरण बनाता है और प्रभाव प्रक्रियाओं के दौरान संभावित खतरों के लिए ऑपरेटर के जोखिम को रोकता है.
उच्च सटीक लिफ्टिंग ऊंचाई कैलिब्रेशन
इसमें निर्मित ऑटोमैटिक लिफ्टिंग हाइट कैलिब्रेशन है जिसकी कैलिब्रेशन सटीकता ±2 मिमी है, जिससे लगातार इम्पैक्ट एनर्जी डिलीवरी सुनिश्चित होती है और ऊंचाई विचलन से प्रेरित परीक्षण परिणामों की त्रुटियों को समाप्त किया जाता है।
मॉड्यूलर इम्पैक्ट हैमर असेंबली
एक संयोजन प्रकार के प्रभाव हथौड़ा संरचना को अपनाने, उपकरण जोड़ने या हथौड़ा भार को हटाने के द्वारा लचीला वजन विन्यास सक्षम बनाता है।यह अनुकूलन क्षमता इसे विभिन्न प्लास्टिक पाइप परीक्षण मानकों में विभिन्न प्रभाव ऊर्जा आवश्यकताओं को पूरा करने की अनुमति देती है.
समायोज्य वायवीय विरोधी माध्यमिक प्रभाव तंत्र
प्यूमेटिक एंटी सेकेंडरी इम्पैक्ट कैप्चर डिवाइस ऑपरेटिंग एयर प्रेशर के ऑन डिमांड समायोजन का समर्थन करता है,जो तंत्र की कैप्चर विश्वसनीयता और विभिन्न परीक्षण स्थितियों और नमूना प्रकारों के लिए अनुकूलन क्षमता को बढ़ाता है.
डबल-स्क्रू नमूने समर्थन संरचना
नमूने की स्थिति एक जुड़वां पेंच समर्थन प्रणाली पर निर्भर करती है, जो असाधारण संरचनात्मक स्थिरता और उच्च कठोरता प्रदान करती है।यह डिजाइन पूरे प्रभाव प्रक्रिया के दौरान सटीक और निश्चित नमूना प्लेसमेंट सुनिश्चित करता है, स्थानिक बदलावों से बचने के लिए जो परीक्षण वैधता को खतरे में डाल सकते हैं।
मानदंडों को पूरा करना:
ISO3127, ISO4422, BS EN744, BS EN1411, ASTM D2444, आदि
तकनीकी पैरामीटरः
| मॉडल |
एक्सजेएल-300डी |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर की गुणवत्ता |
0.5 किलोग्राम-16 किलोग्राम |
| हथौड़ा व्यास |
D25mm,D90mm आदि |
| गिरने की ऊँचाई |
10 मिमी-2000 मिमी, त्रुटि≤±2 मिमी |
| नमूना का व्यास |
Φ16mm-Φ630mm |
| फिक्स्चर के केंद्र से प्रभाव केंद्र का विचलन |
≤2 मिमी |
| वी-प्रकार का समर्थन |
120° |
| स्रोत |
220VAC ± 10% |
| रूपरेखा आयाम |
715 मिमी × 700 मिमी × 3900 मिमी |
| शुद्ध भार |
380 किलो |
सहायता एवं सेवाएं:
हम हमारे ड्रॉप हैमर परीक्षण उपकरण के लिए अंत से अंत तक तकनीकी सहायता और पूर्ण दायरे के बिक्री के बाद सेवाएं प्रदान करते हैं,अपने परीक्षण प्रणालियों के जीवन चक्र के दौरान निरंतर परिचालन विश्वसनीयता और इष्टतम प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन किया गयाहमारे प्रमाणित इन-हाउस इंजीनियरों और अनुभवी तकनीकी विशेषज्ञों की टीम पेशेवर मार्गदर्शन और हाथों पर समर्थन प्रदान करती है जिसमें साइट पर स्थापना, नियमित निवारक रखरखाव,उन्नत तकनीकी समस्या निवारणइसके अतिरिक्त हम अपने अद्वितीय परीक्षण परिदृश्यों, अनुपालन आवश्यकताओं को पूरा करने के लिए अनुकूलित तकनीकी समाधान विकसित करने में विशेषज्ञ हैं,या परियोजना-विशिष्ट मांगें।
हम उद्योग के अग्रणी ग्राहक सेवा और समर्थन मानकों को बनाए रखने के लिए समर्पित हैं। हमारी तकनीकी सहायता टीम कई संचार चैनलों के माध्यम से 24/7 उपलब्ध है (समर्पित हॉटलाइन सहित,ईमेल, और रिमोट डायग्नोस्टिक्स पोर्टल) किसी भी पूछताछ, तकनीकी मुद्दों, या सेवा चिंताओं को तुरंत संबोधित करने के लिए, परीक्षण डाउनटाइम को कम करने और उपकरण उपयोग को अधिकतम करने के लिए।
हमारे सेवा पैकेजों के बारे में अधिक जानने के लिए या हमारी तकनीकी टीम के साथ एक व्यक्तिगत परामर्श निर्धारित करने के लिए, अपनी सुविधा के अनुसार जल्द से जल्द हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
पैकिंग और शिपिंगः
ड्रॉप हैमर परीक्षण उपकरण निर्यात-ग्रेड प्रबलित लकड़ी के डिब्बों में पैक किया जाएगा, परिवहन के लिए, सदमे, कंपन,घरेलू और अंतर्राष्ट्रीय शिपिंग के दौरान बाहरी क्षति. प्रत्येक बॉक्स को कोर परीक्षण इकाई, व्यापक संचालन और रखरखाव मैनुअल, समर्पित सहायक घटकों के साथ कॉन्फ़िगर किया गया है,और आवश्यक स्पेयर पार्ट्स-सभी सटीक घटकों की अखंडता सुनिश्चित करने के लिए सदमे-अवशोषित डिशिंग सामग्री से सुरक्षित हैंइसके अतिरिक्त, प्रत्येक बॉक्स में उपकरण का नाम, मॉडल नंबर, सीरियल नंबर और मानकीकृत हैंडलिंग मार्किंग (जैसे,कार्गो की सुव्यवस्थित पहचान के लिए अंतर्राष्ट्रीय रसद नियमों के अनुपालन में.
सीमलेस क्रॉस-बॉर्डर डिलीवरी के लिए, हम एक वाणिज्यिक चालान, विस्तृत पैकिंग सूची, अनुरूपता प्रमाण पत्र (यदि लागू हो) सहित सीमा शुल्क-अनुरूप दस्तावेजों का एक पूरा सेट प्रदान करते हैं,और अंतर्राष्ट्रीय शिपिंग के लिए आवश्यक अन्य सभी अनिवार्य कागजी कार्रवाईशिपिंग लागत की गणना कई प्रमुख कारकों के आधार पर की जाती है, जिनमें गंतव्य क्षेत्र, शिपमेंट मोड (समुद्री माल ढुलाई/वायु माल ढुलाई) और कुल मात्रा/वजन शामिल हैं।अनुरोध पर उपलब्ध पारदर्शी उद्धरण के साथ.
अक्सर पूछे जाने वाले प्रश्न:
-
प्रश्न 1. ड्रॉप हैमर परीक्षण उपकरण क्या है और इसका निर्माण कौन करता है?
A1: ड्रॉप हैमर टेस्ट उपकरण एक विशेष प्रभाव प्रदर्शन परीक्षण उपकरण है जिसे बीजिंग, चीन में JHH द्वारा डिजाइन और निर्मित किया गया है।इसका मुख्य कार्य नियंत्रित गतिशील प्रभाव भार के तहत विभिन्न सामग्रियों और घटकों के प्रभाव प्रतिरोध का मात्रात्मक आकलन करना है.
Q2: औद्योगिक गुणवत्ता नियंत्रण में ड्रॉप हैमर परीक्षण उपकरण का प्राथमिक उद्देश्य क्या है?
A2: इस उपकरण का मुख्य उद्देश्य लक्ष्य नमूनों के प्रभाव प्रतिरोध को सटीक रूप से मापना है।निर्माताओं को उत्पादों की सख्त गुणवत्ता सत्यापन और प्रदर्शन सत्यापन करने में सक्षम बनाना, जिससे उद्योग के गुणवत्ता मानकों और अनुप्रयोग सुरक्षा आवश्यकताओं का अनुपालन सुनिश्चित होता है।
प्रश्न 3: ड्रॉप हैमर परीक्षण उपकरण के साथ परीक्षण के लिए कौन से उत्पाद और सामग्री लागू हैं?
A3: यह पीवीसी-यू जल आपूर्ति पाइप, सीवेज पाइप, कम दबाव वाले जल आपूर्ति पाइप, कम दबाव वाले ट्रांसमिशन पाइप सहित विभिन्न प्रकार के पाइपों के प्रभाव प्रतिरोध परीक्षण के लिए व्यापक रूप से उपयुक्त है।कोर-लेयर फोम पाइपइसके अतिरिक्त, यह सामग्री प्रदर्शन मूल्यांकन के लिए कठोर कठोर प्लास्टिक शीट के साथ संगत है।
प्रश्न 4: ड्रॉप हैमर परीक्षण उपकरण की समग्र परीक्षण सटीकता का स्तर क्या है?
A4: उपकरण में परीक्षण मापदंडों की व्यापक सटीकता 0.5% तक है, जिससे उत्पाद गुणवत्ता विश्लेषण और अनुपालन मूल्यांकन के लिए अत्यधिक विश्वसनीय और दोहराए जाने योग्य प्रभाव परीक्षण डेटा सुनिश्चित होता है।
Q5: ड्रॉप हैमर परीक्षण उपकरण की अधिकतम प्रभाव ऊर्जा क्षमता क्या है?
A5: उपकरण में 300J की अधिकतम नामित प्रभाव परीक्षण ऊर्जा है।जिसमें मुख्यधारा के अनुप्रयोग परिदृश्यों में अधिकांश औद्योगिक ग्रेड के गैर-धातु पाइपों और प्लास्टिक शीटों के प्रभाव प्रतिरोध परीक्षण की आवश्यकताओं को शामिल किया गया है.
