ड्रॉप हैमर परीक्षण उपकरण नियंत्रित परिस्थितियों में विभिन्न नमूना आकारों और आकृतियों के परीक्षण में बहुमुखी प्रतिभा प्रदान करता है
ड्रॉप हैमर इम्पैक्ट टेस्टर / ड्रॉप वेट टियर टेस्टर को विशेष रूप से प्लास्टिक पाइप, शीट मेटल और उनके तैयार उत्पादों पर प्रभाव परीक्षण करने के लिए इंजीनियर किया गया है। इसका मुख्य उद्देश्य इन सामग्रियों के प्रभाव प्रतिरोध गुणों का सटीक मूल्यांकन और निर्धारण करना है, सामग्री गुणवत्ता नियंत्रण और उत्पाद प्रदर्शन सत्यापन के लिए विश्वसनीय डेटा समर्थन प्रदान करना है।

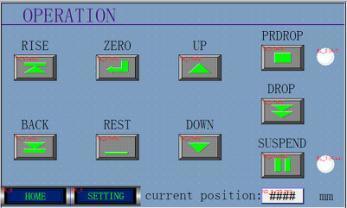

परीक्षक की नियंत्रण प्रणाली उन्नत डिजिटल नियंत्रण तकनीक को अपनाती है, जो सटीक पैरामीटर सेटिंग, स्वचालित शून्य समायोजन और स्वचालित हथौड़ा उठाने और गिराने को सक्षम करती है। विशेष रूप से, यह एक अंतर्निहित एंटी-सेकेंडरी प्रभाव तंत्र से सुसज्जित है, जो परीक्षण प्रक्रिया के दौरान अनपेक्षित माध्यमिक प्रभावों को प्रभावी ढंग से रोकता है - परीक्षण परिणामों की सटीकता सुनिश्चित करता है और परिचालन सुरक्षा को बढ़ाता है।

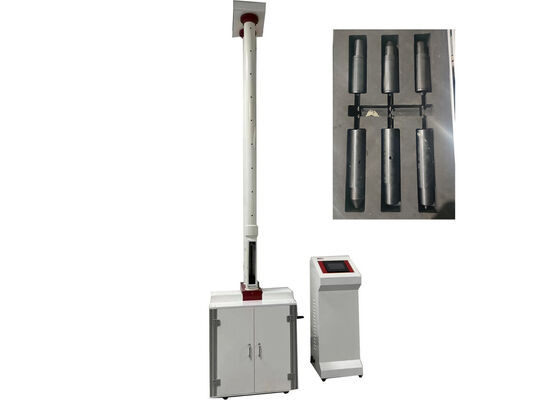

उत्पाद संरचना और कार्य सिद्धांत
मुख्य घटक संरचना
- कार्यक्षेत्र
- द्वितीयक प्रभाव निवारण तंत्र
- समर्थन ट्यूब
- गाइड ट्यूब
- हथौड़ा शरीर
- वी-ब्लॉक असेंबली
- स्वचालित ड्रॉप हथौड़ा तंत्र
- कम करने
- विद्युत नियंत्रण बॉक्स
- समर्थन ब्रैकेट
परिचालन सिद्धांत
गाइड ट्यूब के अंदर एक हथौड़ा धारक लगा होता है। मोटर और रेड्यूसर द्वारा संचालित, धारक हथौड़ा बॉडी को पूर्व निर्धारित परीक्षण ऊंचाई तक फहराता है। ड्रॉप ट्रिगर स्विच को सक्रिय करने से हथौड़ा बॉडी गाइड ट्यूब के भीतर स्वतंत्र रूप से गिरती है और परीक्षण नमूने पर प्रहार करती है, जिससे प्रभाव परीक्षण के उद्देश्य पूरे होते हैं।
प्रभाव ऊर्जा गणना एवं द्वितीयक प्रभाव निवारण
हथौड़े के शरीर के वजन और पूर्व निर्धारित ड्रॉप ऊंचाई के आधार पर प्रभाव ऊर्जा की सटीक गणना की जा सकती है। परीक्षण नमूने पर प्रहार करने पर, उपकरण हथौड़े के शरीर को पलटने और द्वितीयक प्रभाव पैदा करने से रोकता है। फोटोइलेक्ट्रिक सेंसिंग कंट्रोल तकनीक से लैस, सिस्टम वास्तविक समय में रिबाउंडिंग हैमर बॉडी का पता लगाता है और हथौड़े को तेजी से जकड़ने के लिए द्वितीयक प्रभाव निवारण तंत्र को ट्रिगर करता है। यह डिज़ाइन द्वितीयक प्रभाव के जोखिम को प्रभावी ढंग से समाप्त करता है, जिससे परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित होती है।
वी-ब्लॉक असेंबली समायोजन तंत्र
वी-ब्लॉक असेंबली को कार्यक्षेत्र के नीचे स्थापित किया गया है, जिसके दोनों किनारों पर दो गाइड छड़ें स्थापित की गई हैं। हैंडव्हील के घूमने से वी-ब्लॉक असेंबली की ऊर्ध्वाधर ऊंचाई बढ़ जाती है, जिससे विभिन्न आकारों और आकृतियों के परीक्षण नमूनों की सटीक स्थिति संभव हो जाती है।
तकनीकी मापदंड
| पैरामीटर |
विनिर्देश |
| नमूना |
एक्सजेएल-300डी |
| परिवेश का तापमान |
10℃-35℃ |
| ड्रॉप हथौड़ा गुणवत्ता |
0.5 किग्रा-15 किग्रा |
| हथौड़े का व्यास |
D25mm, D90mm |
| पतन की ऊंचाई |
50मिमी-2000मिमी, त्रुटि≤±2मिमी |
| नमूने का व्यास |
Φ10mm-Φ450mm |
| स्थिरता केंद्र से प्रभाव केंद्र का विचलन |
≤2मिमी |
| वी-प्रकार का समर्थन |
120° |
| शक्ति का स्रोत |
220VAC±10% |
| रूपरेखा आयाम |
730मिमी×700मिमी×3650मिमी |
| शुद्ध वजन |
300 किलो |
समर्थन और सेवाएँ
हम अपने ड्रॉप हैमर टेस्ट उपकरण के लिए संपूर्ण तकनीकी सहायता और पेशेवर बिक्री उपरांत सेवाएं प्रदान करते हैं। प्रमाणित इंजीनियरों और तकनीशियनों की हमारी टीम ऑन-साइट इंस्टॉलेशन, निर्धारित निवारक रखरखाव, त्वरित समस्या निवारण, सटीक अंशांकन और अन्य मूल्य वर्धित सेवाओं को कवर करने वाली विशेष विशेषज्ञता प्रदान करती है। हम आपकी अद्वितीय परीक्षण आवश्यकताओं और एप्लिकेशन परिदृश्यों को संबोधित करने के लिए इंजीनियर किए गए अनुकूलित समाधान भी प्रदान करते हैं।
हम उद्योग-अग्रणी ग्राहक सेवा और तकनीकी सहायता प्रदान करने के लिए समर्पित हैं। हमारी पेशेवर सहायता टीम आपकी पूछताछ का तुरंत समाधान करने, तकनीकी समस्याओं का समाधान करने और आपके उपकरण का निर्बाध संचालन सुनिश्चित करने के लिए 24/7 उपलब्ध है।
अधिक जानकारी या वैयक्तिकृत परामर्श के लिए, कृपया बेझिझक अपनी सुविधानुसार यथाशीघ्र हमसे संपर्क करें।
पैकिंग और शिपिंग
पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए ड्रॉप हैमर टेस्ट उपकरण को मजबूत निर्यात-ग्रेड लकड़ी के बक्से में पैक किया जाएगा। प्रत्येक टोकरे को मुख्य इकाई, विस्तृत संचालन और रखरखाव मैनुअल, साथ ही ऑन-साइट सेटअप और प्रारंभिक संचालन के लिए आवश्यक सभी प्रासंगिक स्पेयर पार्ट्स और सहायक उपकरण शामिल करने के लिए कॉन्फ़िगर किया गया है।
स्पष्ट शिपिंग लेबल को प्रत्येक टोकरे के बाहरी हिस्से पर प्रमुखता से चिपकाया जाएगा, जिसमें उपकरण का नाम, मॉडल नंबर और अद्वितीय सीरियल नंबर निर्दिष्ट किया जाएगा - जिससे आसान पहचान, इन्वेंट्री प्रबंधन और सीमा शुल्क निकासी प्रक्रियाओं की सुविधा होगी।
शिपमेंट के साथ शिपिंग दस्तावेज़ का एक पूरा सेट तैयार किया जाएगा, जिसमें वाणिज्यिक चालान, विस्तृत पैकिंग सूची और अंतरराष्ट्रीय माल अग्रेषण के लिए अनिवार्य सभी पूरक कागजी कार्रवाई (उदाहरण के लिए, सीमा शुल्क घोषणा प्रपत्र) शामिल हैं।
शिपिंग लागत की गणना अंतिम डिलीवरी गंतव्य और चयनित शिपिंग मोड (उदाहरण के लिए, समुद्री माल, हवाई माल ढुलाई) के आधार पर की जाती है, जिसमें ऑर्डर की पुष्टि से पहले पारदर्शी मूल्य निर्धारण प्रदान किया जाता है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: ड्रॉप हैमर परीक्षण उपकरण क्या है?
ड्रॉप हैमर टेस्ट उपकरण जेएचएच द्वारा निर्मित एक सटीक प्रभाव परीक्षण उपकरण है, जिसका उत्पादन आधार बीजिंग, चीन में स्थित है। इसे विशेष रूप से सामग्रियों और तैयार उत्पादों के प्रभाव प्रतिरोध को निर्धारित करने के लिए इंजीनियर किया गया है।
Q2: ड्रॉप हैमर परीक्षण उपकरण का उद्देश्य क्या है?
इस ड्रॉप हैमर टेस्ट उपकरण का मुख्य उद्देश्य लक्ष्य सामग्री और उत्पादों के प्रभाव प्रतिरोध का सटीक आकलन करना है। यह महत्वपूर्ण परीक्षण प्रक्रिया उद्योग गुणवत्ता मानकों के अनुपालन की पुष्टि करती है, वास्तविक दुनिया सेवा परिदृश्यों में परीक्षण की गई वस्तुओं की संरचनात्मक अखंडता और परिचालन विश्वसनीयता सुनिश्चित करती है।
Q3: ड्रॉप हैमर टेस्ट उपकरण का उपयोग किन उत्पादों के लिए किया जा सकता है?
यह उपकरण मुख्य रूप से पीवीसी-यू जल आपूर्ति पाइप, सीवेज पाइप, कम दबाव वाले जल आपूर्ति पाइप, कम दबाव ट्रांसमिशन पाइप, कोर-लेयर फोम पाइप, डबल-दीवार नालीदार पाइप और पीई जल आपूर्ति पाइप सहित पाइप उत्पादों की एक विस्तृत श्रृंखला के प्रभाव प्रतिरोध परीक्षण के लिए डिज़ाइन किया गया है। यह कठोर प्लास्टिक शीट के प्रदर्शन मूल्यांकन के लिए भी उपयुक्त है।
Q4: ड्रॉप हैमर परीक्षण उपकरण की सटीकता क्या है?
ड्रॉप हैमर टेस्ट उपकरण 0.5% तक की उच्च माप सटीकता का दावा करता है, जो गुणवत्ता नियंत्रण और आर एंड डी अनुप्रयोगों के लिए सटीक और दोहराए जाने योग्य परीक्षण डेटा सुनिश्चित करता है।
Q5: ड्रॉप हैमर परीक्षण उपकरण की अधिकतम परीक्षण शक्ति क्या है?
ड्रॉप हैमर टेस्ट उपकरण में अधिकतम परीक्षण ऊर्जा रेटिंग 300 जूल (300J) है।
