उच्च दबाव प्रतिरोधी प्लास्टिक पाइप एंड कैप्स
उच्च दबाव प्रतिरोधी प्लास्टिक पाइप एंड कैप्स हाइड्रोस्टैटिक और बर्स्टिंग परीक्षणों के दौरान प्लास्टिक पाइपों को सील करने के लिए आदर्श हैं।
उत्पाद अवलोकन

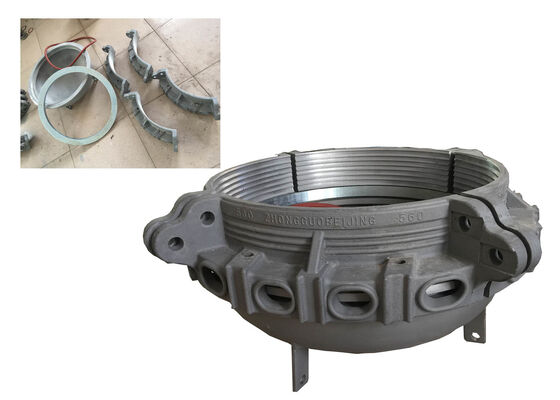

DN560mm सीलिंग जॉइंट, जो स्टेनलेस स्टील (SS) या कार्बन स्टील विकल्पों में उपलब्ध है, को महत्वपूर्ण प्रदर्शन परीक्षणों के दौरान प्लास्टिक और कंपोजिट पाइप नमूनों के लिए विश्वसनीय सीलिंग प्रदान करने के लिए डिज़ाइन और सटीक रूप से निर्मित किया गया है। यह विशेष रूप से एचडीपीई, पीई, पीवीसी, पीपी-आर, एबीएस और कंपोजिट पाइप के साथ संगत है, जो हाइड्रोस्टैटिक परीक्षण, बर्स्ट परीक्षण, नकारात्मक दबाव परीक्षण और अन्य संबंधित पाइप प्रदर्शन मूल्यांकन के लिए लीक-टाइट सीलिंग की सुविधा प्रदान करता है।
संरचनात्मक विशेषताएं
कास्टेड टाइप-ए स्ट्रक्चरल फिक्स्चर में एक रॉडलेस डिज़ाइन (मध्यवर्ती टाई रॉड से रहित) है और असाधारण उच्च-दबाव प्रतिरोध प्रदर्शित करता है, जो इसे अत्यधिक दबाव भार से जुड़े कठोर पाइप परीक्षण परिदृश्यों के लिए उपयुक्त बनाता है।

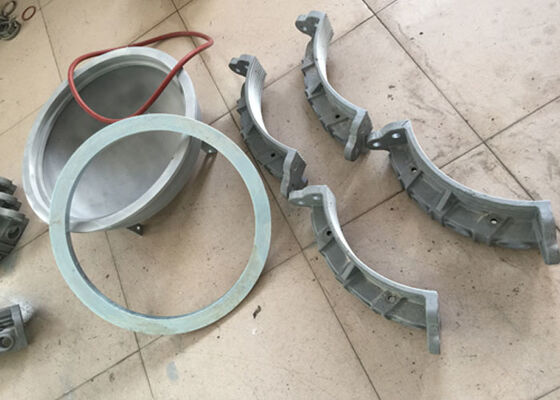

इसके घटक विन्यास में एक अर्ध-वृत्ताकार आधार, एक सिलिकॉन रबर ओ-रिंग, एक फॉलोअर रिंग, एक क्लैंपिंग ब्लॉक, फास्टनिंग बोल्ट, संपीड़न बोल्ट और एक वेंट वाल्व शामिल हैं—यह सब परीक्षण के दौरान विश्वसनीय सीलिंग और संरचनात्मक स्थिरता के लिए तालमेल से काम करने के लिए इंजीनियर किए गए हैं।
उपलब्ध आकार
लागू पाइप व्यास में Ø10 मिमी, Ø12 मिमी, Ø16 मिमी, Ø25 मिमी, Ø32 मिमी, Ø40 मिमी, Ø50 मिमी, Ø63 मिमी, Ø75 मिमी, Ø90 मिमी, Ø110 मिमी, Ø125 मिमी, Ø140 मिमी, Ø160 मिमी, Ø180 मिमी, Ø200 मिमी, Ø225 मिमी, Ø250 मिमी, Ø280 मिमी, Ø315 मिमी, Ø355 मिमी, Ø400 मिमी, Ø450 मिमी, Ø500 मिमी, Ø560 मिमी, Ø630 मिमी, Ø710 मिमी, Ø800 मिमी, Ø900 मिमी, Ø1000 मिमी, Ø1100 मिमी, Ø1200 मिमी, Ø1400 मिमी, Ø1600 मिमी, Ø1800 मिमी और Ø2000 मिमी शामिल हैं।
अनुपालन मानक
उत्पाद ब्रिटिश स्टैंडर्ड्स (BS), अमेरिकन स्टैंडर्ड्स (ASTM/ASME), और अन्य अंतर्राष्ट्रीय पाइपिंग मानकों के साथ पूरी तरह से संगत है, जो विविध वैश्विक परियोजना आवश्यकताओं को पूरा करता है।
EN921, ISO1167, ASTM D 1598/1599
तकनीकी विशिष्टताएँ
| उत्पाद का नाम |
HDPE, PE, PVC पाइप को सील करने के लिए उपयोग किया जाने वाला DN560mm SS या कार्बन स्टील सील जॉइंट |
| रंग |
चांदी जैसा सफेद |
| रूपरेखा आयाम |
φ850*450mm |
| लागू पाइप व्यास |
φ560~φ565mm |
| अधिकतम दबाव |
4MPA |
| सील रिंग का आकार |
φ495*18mm |
| एंड कैप कनेक्टर |
M12*1.25, 1/4'', 3/8'' (अनुकूलन योग्य) |
| प्रकार |
टाइप ए |
| पैकिंग |
मानक निर्यात लकड़ी |
| प्रमाणपत्र |
आईएसओ |
| डिलीवरी का समय |
10 दिन |
अक्सर पूछे जाने वाले प्रश्न
Q1: पाइप फिक्स्चर के निर्माण में किन सामग्रियों का उपयोग किया जाता है, और यह कौन सा संक्षारण प्रतिरोध प्रदर्शन प्रदान करता है?
पाइप फिक्स्चर उच्च-श्रेणी के स्टेनलेस स्टील (SS) या कार्बन स्टील से बनाया गया है, जिसमें सभी मीडिया-संपर्क करने वाली सतहों में एंटी-संक्षारण उपचार होता है। यह डिज़ाइन रासायनिक क्षरण और नमी के लिए उत्कृष्ट प्रतिरोध सुनिश्चित करता है, जिससे यह विभिन्न पाइप सामग्रियों से जुड़े हाइड्रोस्टैटिक, बर्स्टिंग और नकारात्मक दबाव परीक्षण वातावरण में दीर्घकालिक उपयोग के लिए उपयुक्त हो जाता है।
Q2: फिक्स्चर का लागू पाइप व्यास रेंज क्या है, और यह किन अंतर्राष्ट्रीय मानकों के साथ संगत है?
फिक्स्चर Ø10 मिमी से Ø2000 मिमी तक की एक विस्तृत व्यास रेंज को कवर करता है, जिसमें Ø50 मिमी, Ø110 मिमी, Ø315 मिमी, Ø630 मिमी और Ø1600 मिमी जैसे प्रमुख विनिर्देश शामिल हैं। यह ब्रिटिश स्टैंडर्ड्स (BS), अमेरिकन स्टैंडर्ड्स (ASTM/ASME), और ISO श्रृंखला सहित अंतर्राष्ट्रीय मानकों के साथ पूरी तरह से संगत है, जो वैश्विक पाइप उत्पादन और परीक्षण आवश्यकताओं के लिए निर्बाध रूप से अनुकूल है।
Q3: पाइप फिक्स्चर की अधिकतम दबाव-वहन क्षमता क्या है, और क्या यह उच्च-दबाव परीक्षण मांगों को पूरा कर सकता है?
फिक्स्चर 16 एमपीए (160 बार) तक की अधिकतम दबाव-वहन क्षमता का दावा करता है, जो अधिकांश औद्योगिक प्लास्टिक पाइप (एचडीपीई, पीई, पीवीसी, कंपोजिट पाइप, आदि) के लिए हाइड्रोस्टैटिक परीक्षण और बर्स्टिंग परीक्षण की दबाव आवश्यकताओं को पूरी तरह से पूरा करता है। इसका रॉडलेस संरचनात्मक डिज़ाइन दबाव प्रतिरोध स्थिरता को बढ़ाता है, अत्यधिक दबाव स्थितियों में रिसाव या विरूपण से बचता है।
Q4: फिक्स्चर कौन सी सीलिंग तंत्र अपनाता है, और यह परीक्षण के दौरान लीक-टाइट प्रदर्शन को कैसे सुनिश्चित करता है?
फिक्स्चर एक सिलिकॉन रबर ओ-रिंग सीलिंग सिस्टम का उपयोग करता है जिसे एक फॉलोअर रिंग और क्लैंपिंग ब्लॉक डिज़ाइन के साथ जोड़ा जाता है। ओ-रिंग लोचदार सीलिंग प्रदान करता है जो पाइप की आंतरिक दीवार को बारीकी से फिट करता है, जबकि क्लैंपिंग ब्लॉक और संपीड़न बोल्ट समान दबाव अनुप्रयोग प्राप्त करते हैं। यह बहु-परत सीलिंग संरचना परीक्षण के दौरान शून्य रिसाव सुनिश्चित करती है, यहां तक कि लंबे समय तक निरंतर दबाव में भी।
Q5: फिक्स्चर में स्थापना को सरल बनाने और परीक्षण दक्षता में सुधार करने के लिए कौन सी संरचनात्मक विशेषताएं हैं?
फिक्स्चर मध्यवर्ती टाई रॉड के बिना एक कास्टेड टाइप-ए संरचनात्मक डिज़ाइन अपनाता है, जिसमें एक कॉम्पैक्ट और हल्का संरचना होती है। यह त्वरित असेंबली और डिसअसेंबली के लिए मानकीकृत फास्टनिंग बोल्ट और संपीड़न बोल्ट से सुसज्जित है—पारंपरिक फिक्स्चर की तुलना में पाइप क्लैंपिंग समय को 30% तक कम करता है। अर्ध-वृत्ताकार आधार डिज़ाइन परीक्षण के दौरान पाइप नमूने की स्थिर स्थिति भी सुनिश्चित करता है।
Q6: क्या फिक्स्चर विभिन्न प्रकार की पाइप सामग्रियों और परीक्षण परिदृश्यों के साथ संगत है?
हाँ, फिक्स्चर प्लास्टिक पाइप (एचडीपीई, पीई, पीवीसी, पीपी-आर, एबीएस), कंपोजिट पाइप और स्टील-प्रबलित पॉलीइथिलीन पाइप के साथ सार्वभौमिक रूप से संगत है। यह हाइड्रोस्टैटिक दबाव परीक्षण, बर्स्टिंग स्ट्रेंथ परीक्षण, नकारात्मक दबाव जकड़न परीक्षण, और अल्पकालिक दबाव प्रतिरोध परीक्षण सहित कई परीक्षण परिदृश्यों के लिए उपयुक्त है, जो पाइप परीक्षण उपकरण के लिए एक बहुमुखी सहायक के रूप में कार्य करता है।
