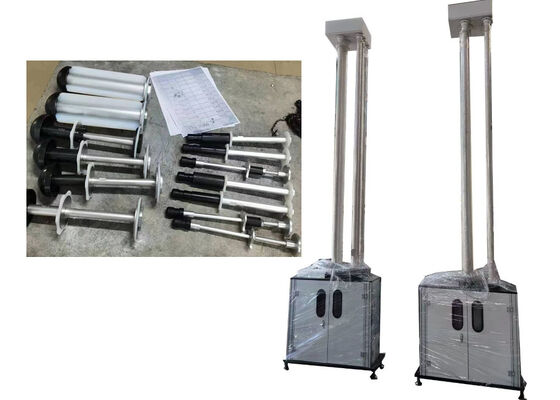

ड्रॉप हैमर परीक्षण उपकरण
विभिन्न सब्सट्रेट के प्रभाव प्रतिरोध को मापने में उच्च दोहराव और सटीकता
आवेदन
आईएसओ 3127 और समकक्ष मानकीकृत परीक्षण पद्धतियों के पूर्ण अनुपालन के लिए डिज़ाइन किया गया,गिरते वजन के प्रभाव परीक्षण मशीन प्लास्टिक पाइपिंग उत्पादों के प्रभाव प्रतिरोध प्रदर्शन का मूल्यांकन करने के लिए एक महत्वपूर्ण समाधान के रूप में कार्य करता है.
व्यापक रूप से वैज्ञानिक अनुसंधान संस्थानों, गुणवत्ता निरीक्षण प्रयोगशालाओं और पीवीसी-यू सहित प्लास्टिक पाइपों के विकास और उत्पादन में लगे विनिर्माण उद्यमों में अपनाया गया,पीवीसी-ओ और अन्य बहुलक पाइप संस्करण, यह उपकरण सामग्री की विशेषता और गुणवत्ता आश्वासन के लिए आवश्यक सटीक और दोहराए जाने योग्य परीक्षण डेटा प्रदान करता है।
इस प्रणाली में एक अत्यधिक अनुकूलन योग्य ड्रॉप हैमर कॉन्फ़िगरेशन शामिल है, जो 0.5 किलोग्राम से 16 किलोग्राम तक के द्रव्यमान स्पेक्ट्रम का समर्थन करता है।इसमें स्वचालित गणना और वास्तविक समय में संबंधित प्रभाव ऊंचाई का डिजिटल प्रदर्शन है, सटीक और सुसंगत परीक्षण सेटअप सुनिश्चित करता है।
दोनों पास-फेल परीक्षण विधि और ढलान परीक्षण प्रक्रिया के साथ संगत,यह गिरते वजन प्रभाव परीक्षक उपयोगकर्ता के अनुकूल संचालन के साथ बेहतर सुरक्षा तंत्र और विश्वसनीय दीर्घकालिक प्रदर्शन को जोड़ती है.
परीक्षण का सिद्धांत
परीक्षण नमूनों को एक निश्चित द्रव्यमान और ज्यामिति के गिरने वाले स्ट्राइकर द्वारा प्रभावित किया जाता है, जिसे एक पूर्व निर्धारित ऊंचाई से नमूनों की परिधि पर निर्दिष्ट स्थानों पर जारी किया जाता है।
इस परीक्षण प्रक्रिया के तीव्रता स्तर को स्ट्राइकर के द्रव्यमान को समायोजित करके और/या ड्रॉप ऊंचाई को संशोधित करके मॉड्यूलेट किया जा सकता है। टीआईआर के लिए अधिकतम अनुमत मूल्य 10% के रूप में परिभाषित किया गया है।
उत्पाद की विशेषताएं
- सुरक्षा सुरक्षा प्रणाली संचालन सुरक्षा सुनिश्चित करने के लिए 89/392/EEC निर्देश के अनुरूप है
- असाधारण परिचालन स्थिरता के लिए औद्योगिक रंग स्पर्श एचएमआई और पीएलसी वितरित नियंत्रण वास्तुकला
- 200 मिमी से 2000 मिमी के दायरे के भीतर स्वतंत्र रूप से निर्धारित टक्कर की ऊंचाई
- 100% प्रभावी कैप्चर प्राप्त करने वाला द्वितीयक प्रभाव रोकथाम तंत्र
- हथौड़ा रिलीज़ और पुनः कैप्चर के लिए वैक्यूम अवशोषण प्रौद्योगिकी
- 2 मीटर/सेकंड तक की उच्च हथौड़ा गिरने की गति
- लिफ्टिंग हाइट का ऑटोमैटिक कैलिब्रेशन ±1 मिमी के भीतर सटीकता के साथ

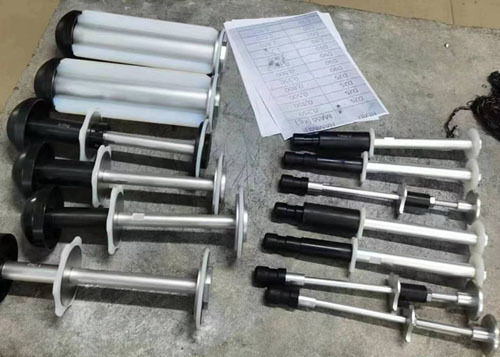

- प्रत्येक ऊर्जा स्तर के लिए समर्पित व्यक्तिगत प्रभाव हथौड़े
मानकों का अनुपालन
आईएसओ 3127, आईएसओ 6603, आईएसओ 4422, आईएसओ 11343, आईएसओ 8256, एएसटीएम डी 2444, एएसटीएम डी 3763, एएसटीएम डी 7136, एन 744, एन 1411 और समकक्ष मानक।
तकनीकी मापदंड
| पैरामीटर |
विनिर्देश |
| मॉडल |
XJL-630S |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर की गुणवत्ता |
0.5 किलोग्राम-16 किलोग्राम |
| हथौड़ा व्यास |
D25mm, D90mm आदि |
| उठाने की गति |
2m/s |
| गिरने की ऊँचाई |
10 मिमी-2000 मिमी, त्रुटि≤±2 मिमी |
| नमूना का व्यास |
Φ16mm-Φ630mm |
| प्रभाव केंद्र का विचलन |
≤2 मिमी |
| वी-प्रकार समर्थन |
120° |
| बिजली स्रोत |
220VAC ± 10% |
| रूपरेखा आयाम |
715 मिमी × 700 मिमी × 3900 मिमी |
| शुद्ध भार |
480 किलो |
सहायता और सेवाएं
हम उपकरण स्थापना, नियमित रखरखाव, दोष निदान, समस्या निवारण, सटीक कैलिब्रेशन सहित व्यापक तकनीकी सहायता और बिक्री के बाद सेवाएं प्रदान करते हैं,और अनुकूलित तकनीकी समाधानहमारी अनुभवी इंजीनियरिंग टीम किसी भी तकनीकी मुद्दे या पूछताछ को हल करने के लिए 24/7 उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
ड्रॉप हैमर परीक्षण उपकरण क्या है?
ड्रॉप हैमर टेस्ट उपकरण बीजिंग, चीन में जेएचएच द्वारा निर्मित एक सटीक परीक्षण उपकरण है, जिसका उपयोग मुख्य रूप से विभिन्न सामग्रियों और उत्पादों के प्रभाव प्रतिरोध प्रदर्शन को निर्धारित करने के लिए किया जाता है।
ड्रॉप हैमर परीक्षण उपकरण का उद्देश्य क्या है?
यह उपकरण परीक्षण नमूनों के प्रभाव प्रतिरोध का मात्रात्मक मूल्यांकन करने के लिए डिज़ाइन किया गया है, उत्पाद गुणवत्ता नियंत्रण और सामग्री प्रदर्शन सत्यापन के लिए विश्वसनीय डेटा समर्थन प्रदान करता है।
ड्रॉप हैमर टेस्ट उपकरण किस उत्पाद के लिए इस्तेमाल किया जा सकता है?
यह पीवीसी-यू जल आपूर्ति पाइप, सीवेज पाइप, कम दबाव वाले जल आपूर्ति पाइप, कम दबाव वाले ट्रांसमिशन पाइप, कोर-लेयर फोम पाइप सहित विभिन्न पाइपों पर व्यापक रूप से लागू होता है।डबल-वॉल वेवरेटेड पाइप, पीई जल आपूर्ति पाइप, साथ ही कठोर प्लास्टिक प्लेट।
ड्रॉप हैमर परीक्षण उपकरण की सटीकता क्या है?
ड्रॉप हैमर परीक्षण उपकरण में 0.5% तक की उच्च माप सटीकता है।
ड्रॉप हैमर परीक्षण उपकरण की अधिकतम परीक्षण ऊर्जा क्या है?
अधिकतम परीक्षण ऊर्जा जो ड्रॉप हैमर परीक्षण उपकरण तक पहुंच सकती है 300J है।
