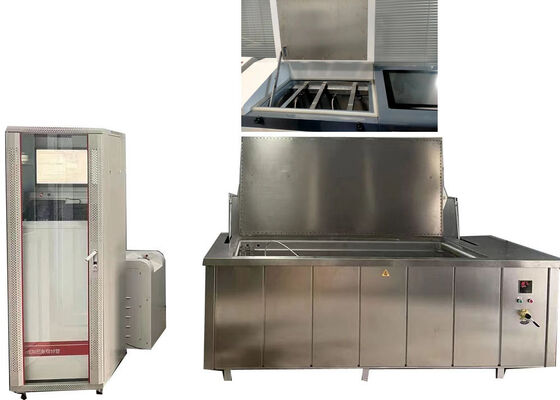

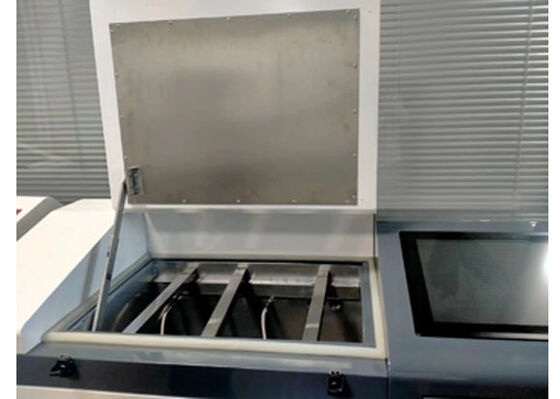

हाइड्रोस्टैटिक दबाव परीक्षण मशीन
सीमित स्थान की औद्योगिक सेटिंग्स के लिए अनुकूलित कॉम्पैक्ट डिजाइन और संचालन, थर्मोप्लास्टिक और मिश्रित पाइपों के प्रदर्शन संकेतकों का मूल्यांकन करने के लिए इंजीनियर किया गया।
अनुप्रयोग
यह पाइप हाइड्रोस्टैटिक परीक्षण उपकरण पीपी-आर, पीपी-बी, पीपीए, पीई, पीई-एक्स, पीवीसी (यूपीवीसी, सीपीवीसी), स्टील-प्रबलित पॉलीथीन और एल्यूमीनियम-प्लास्टिक मिश्रित पाइप सहित थर्मोप्लास्टिक और मिश्रित पाइप के दो मुख्य प्रदर्शन संकेतकों का मूल्यांकन करता है।
स्थिर आंतरिक दबाव और तापमान की स्थिति के तहत पाइप नमूनों की विफलता अवधि निर्धारित करता है, जबकि अचानक फ्रैक्चर होने पर चरम तात्कालिक फटने वाले दबाव को रिकॉर्ड करता है।
प्लास्टिक पाइप निर्माताओं और पेशेवर तृतीय-पक्ष निरीक्षण निकायों के लिए आवश्यक प्रयोगशाला परीक्षण उपकरण, विभिन्न पाइपलाइन उत्पादों के दबाव सहनशक्ति प्रदर्शन और संरचनात्मक सुदृढ़ता को सत्यापित करने के लिए समर्पित हैं।
उत्पाद वर्णन
यह हाइड्रोस्टैटिक और बर्स्ट परीक्षण प्रणाली पीपी, पीई, पीवीसी, पीपीआर, पीबी और पीईआरटी श्रृंखला के उत्पादों को कवर करने वाले विभिन्न पाइपों और फिटिंग के प्रदर्शन की पुष्टि करती है, जो दो मुख्य कार्य परिदृश्यों के लिए डिज़ाइन की गई है:
- उच्च दबाव और उच्च तापमान सहनशक्ति क्षमता:मजबूत संरचनात्मक डिजाइन दीर्घकालिक दबाव वहन और उच्च तापमान अनुकूलन की आवश्यकता वाले मांग वाले सेवा वातावरण में पाइपलाइन घटकों का परीक्षण करता है।
- अनुकूलित परिचालन अनुभव:बुनियादी नियमित रखरखाव और स्वचालित दबाव कट-ऑफ और आपातकालीन स्टॉप फ़ंक्शन सहित एकीकृत सुरक्षात्मक तंत्र के साथ त्वरित पैरामीटर कॉन्फ़िगरेशन और सरल दैनिक संचालन के लिए सुव्यवस्थित नियंत्रण लेआउट।
- उच्च-स्तरीय डेटा संग्रह क्षमता:उच्च परिशुद्धता संवेदन और अधिग्रहण मॉड्यूल सटीक परीक्षण आउटपुट और उत्कृष्ट परिणाम प्रतिलिपि प्रस्तुत करने योग्यता के साथ पूर्ण दबाव-समय और दबाव-तापमान वक्र डेटा उत्पन्न करते हैं।
पूरी तरह से ISO1167, ISO9080, EN921, ASTMD1598/1599 और ISO13479 सहित अंतरराष्ट्रीय मानकों के अनुरूप है, जो फैक्ट्री गुणवत्ता नियंत्रण और उद्योग मानक अनुपालन सत्यापन के लिए व्यापक समाधान प्रदान करता है।
उत्पाद विशेषताएँ
- सुविधाजनक और सटीक परीक्षण पैरामीटर कॉन्फ़िगरेशन के लिए टच-स्क्रीन या पीसी-आधारित परिचालन नियंत्रण टर्मिनल
- 50 अलग-अलग दबाव स्तरों और एकीकृत दबाव जल आपूर्ति कार्यक्षमता की क्षमता के साथ 1 वर्ग मीटर के नीचे कॉम्पैक्ट फ़ुटप्रिंट
- स्वचालित अनुकूलित दबाव बढ़ाने वाले समाधान और एल्गोरिदम के साथ बुद्धिमान नमूना आकार और सामग्री पहचान
- सोलनॉइड वाल्व के घिसाव को कम करने और उपकरण सेवा जीवन को बढ़ाने के लिए प्रति स्वतंत्र मॉड्यूल में समायोज्य इनपुट दबाव के साथ उच्च परिशुद्धता दबाव नियंत्रण
- सभी मध्यम-संपर्क धातु घटक संक्षारण प्रतिरोध और दीर्घकालिक परिचालन स्थिरता के लिए उच्च ग्रेड स्टेनलेस स्टील से तैयार किए गए हैं
- विभिन्न क्षेत्रों में विविध वैश्विक ग्राहक आवश्यकताओं का समर्थन करने वाला बहु-भाषा उपयोगकर्ता इंटरफ़ेस
- निरंतर संचालन क्षमता (वैकल्पिक सुविधा) के साथ परीक्षण के दौरान सुविधाजनक दबाव अंशांकन
- व्यापक सुरक्षा के लिए विद्युत, यांत्रिक और सॉफ्टवेयर घटकों में एकीकृत बहुस्तरीय सुरक्षा तंत्र
- टीसीपी/आईपी प्रोटोकॉल के माध्यम से विश्वसनीय डेटा ट्रांसमिशन और एक्सचेंज, निर्बाध कनेक्टिविटी और डेटा अखंडता सुनिश्चित करता है
अनुपालन मानक
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
तकनीकी मापदंड
| पैरामीटर |
विनिर्देश |
| नमूना |
XGY-10C |
| व्यास सीमा |
Φ8-1800मिमी |
| के स्टेशन |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 आदि (अनुकूलन योग्य) |
| नियंत्रण मोड |
सूक्ष्म नियंत्रण, औद्योगिक पीसी नियंत्रण |
| प्रदर्शन मोड |
औद्योगिक पीसी एलसीडी रंग प्रदर्शन |
| भंडारण मोड |
पीसी भंडारण |
| प्रिंट मोड |
रंगीन प्रिंटर आउटपुट |
| दबाव सीमा का परीक्षण करें |
0.1-10MPa |
| सटीकता पर नियंत्रण रखें |
±1% |
| प्रदर्शन संकल्प |
0.01MPa |
| कार्य सीमा |
5%~100%एफएस |
| संकेत त्रुटि |
±1% |
| टाइमर रेंज |
0~10000h |
| टाइमर सटीकता |
±0.1% |
| टाइमर संकल्प |
1s |
| शक्ति |
380V 50Hz तीन-चरण चार-तार 1.5KW |
| अंत टोपियां मॉडल |
Φ16 से 630 मिमी तक |
| पानी की टंकी का आकार |
पाइप साइज के अनुसार |
| तापमान की रेंज |
15-95℃ |
| आयाम (तीन स्टेशन) |
715×625×1700(मिमी) या कस्टम |
समर्थन और सेवाएँ
हम अपनी पेशेवर तकनीकी सहायता टीम द्वारा समर्थित हाइड्रोस्टैटिक दबाव परीक्षण मशीनों के लिए व्यापक तकनीकी सहायता और बिक्री के बाद की सेवाएं प्रदान करते हैं:
- ऑन-साइट मशीन स्थापना और कमीशनिंग
- दोष समस्या निवारण और पेशेवर तकनीकी मार्गदर्शन
- व्यावसायिक मरम्मत सेवाएँ और नियमित रखरखाव सहायता
- वास्तविक स्पेयर पार्ट्स और उपयुक्त उपभोग्य सामग्रियों की आपूर्ति
- सॉफ़्टवेयर रखरखाव, अद्यतन और कार्यात्मक उन्नयन
हम ग्राहक-केंद्रित सेवा सिद्धांतों का पालन करते हैं, उच्च गुणवत्ता और कुशल सहायता प्रदान करने के लिए प्रतिबद्ध हैं। हमारी टीम किसी भी समय आपके सभी प्रश्नों और सेवा आवश्यकताओं का समाधान करने के लिए तैयार है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: हाइड्रोस्टैटिक परीक्षण मशीन का ब्रांड पदनाम क्या है?
A1: ब्रांड पदनाम JHH है, जिसका उत्पादन और संयोजन सख्त गुणवत्ता नियंत्रण मानकों का पालन करते हुए बीजिंग, चीन में किया जाता है।
Q2: हाइड्रोस्टैटिक परीक्षण मशीन का मुख्य अनुप्रयोग क्या है?
A2: विशेष रूप से प्लास्टिक पाइपों की हाइड्रोस्टैटिक ताकत और फटने के प्रतिरोध को सत्यापित करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करते हुए कि यांत्रिक प्रदर्शन उद्योग की आवश्यकताओं को पूरा करता है।
Q3: किस प्रकार के घटकों और सामग्रियों का परीक्षण किया जा सकता है?
ए3: पीपी-आर, पीपी-बी, पीपी-ए, पीवीसी, पीई और पीई-एक्स प्रकार सहित प्लास्टिक और मिश्रित पाइपों के परीक्षण के लिए लागू, पाइप परीक्षण आवश्यकताओं की विस्तृत श्रृंखला को कवर करता है।
Q4: परीक्षण सटीकता क्या है?
ए4: पूर्ण पैमाने पर पढ़ने के सापेक्ष 0.1% के भीतर सहनशीलता के साथ उच्च माप सटीकता, विश्वसनीय और सटीक परीक्षण डेटा सुनिश्चित करना।
Q5: अधिकतम परीक्षण दबाव क्षमता क्या है?
A5: अधिकांश प्लास्टिक पाइप विशिष्टताओं की परीक्षण आवश्यकताओं को पूरा करते हुए, 10Mpa (100 बार, या 14,50 psi के बराबर) तक परीक्षण दबाव को प्रभावी ढंग से संभालता है।
