प्लास्टिक पाइप सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइप परीक्षण उपकरण

बड़ी छवि : प्लास्टिक पाइप सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइप परीक्षण उपकरण

उत्पाद विवरण:

उत्पत्ति के प्लेस:	बीजिंग चाइना
ब्रांड नाम:	JINHAIHU
प्रमाणन:	ISO9001, CE
मॉडल संख्या:	सीएचडब्ल्यू-63एम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
पैकेजिंग विवरण:	मानक निर्यात लकड़ी के मामले
प्रसव के समय:	10 ~ 15 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	प्रति माह 20 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	प्लास्टिक पाइप सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइप परीक	चक्रों की संख्या:	0 से 100,000 तक कितनी भी बार
तापमान समरूपता:	±0.5℃	प्रवाह का वेग:	>0.9 मी/से
नियंत्रण विधि:	पीएलसी नियंत्रण	तापमान नियंत्रण सटीकता:	मान सेट करें ±0.5°c
तापमान नियंत्रण सीमा:	कमरे के तापमान पर 20°c (कमरे का तापमान> 20°c)	प्रदर्शन मोड:	टच स्क्रीन डिस्प्ले
प्रमुखता देना:	प्लास्टिक प्रणालियों के लिए पाइप परीक्षण उपकरण , पाइपों के लिए दबाव चक्र परीक्षण उपकरण , पाइप फिटिंग के लिए तापमान परीक्षण उपकरण

लंबे समय तक दबाव और तापमान चक्र परीक्षण के लिए पाइप परीक्षण उपकरण

यह विशेष परीक्षण प्रणाली प्लास्टिक पाइप सिस्टम और फिटिंग की स्थायित्व मूल्यांकन के लिए इंजीनियर की गई है, जो मानक विनिर्देशों के अनुसार असेंबल की गई है। यह प्रणाली पूर्वनिर्धारित आंतरिक दबाव लागू करती है जबकि प्रोग्राम किए गए परीक्षण अवधियों में नमूनों को चक्रीय ठंडे और गर्म तापमान की स्थिति में उजागर करती है। परीक्षण चक्रों के पूरा होने पर, सिस्टम स्वचालित रूप से रिसाव या टूटने के दोषों के लिए पाइप और फिटिंग का निरीक्षण करता है।

परीक्षण प्रोटोकॉल अवलोकन

इस दीर्घकालिक स्थायित्व सत्यापन के लिए प्रति नमूना सेट 5,000 गर्म और ठंडे पानी के संचलन चक्रों की आवश्यकता होती है, जिसमें प्रत्येक चक्र 30 मिनट तक चलता है (15 मिनट ठंडा पानी के बाद 15 मिनट गर्म पानी)। उपकरण विश्वसनीय दीर्घकालिक निर्बाध संचालन और सुसंगत प्रदर्शन स्थिरता सुनिश्चित करता है। तकनीकी मानकों के अनुसार यूरोपीय बाजारों के लिए कस्टम-उत्पादित, इस मशीन ने वर्षों के संचालन के दौरान शून्य तकनीकी या गुणवत्ता दोष प्रदर्शित किए हैं।

सिस्टम कॉन्फ़िगरेशन

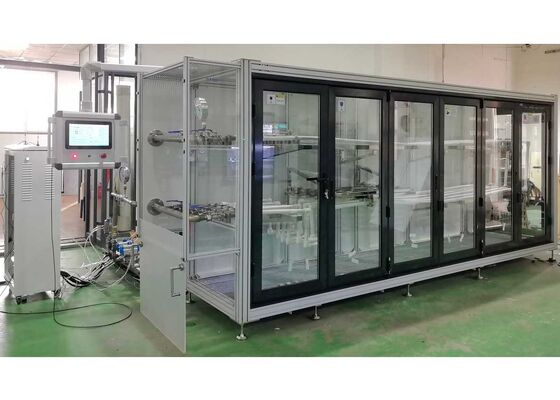

उपकरण में चार मुख्य कार्यात्मक मॉड्यूल शामिल हैं: ठंडा पानी विनिमय निष्पादन मॉड्यूल, गर्म पानी विनिमय निष्पादन मॉड्यूल, नमूना परीक्षण कक्ष, और औद्योगिक पानी चिलर। सुविधाओं में चिकना बाहरी डिजाइन, मॉड्यूलर संरचनात्मक ढांचा, उन्नत नियंत्रण तकनीक, स्थिर संचालन प्रदर्शन, विश्वसनीय गुणवत्ता, और सीधी उपयोगकर्ता के अनुकूल संचालन शामिल हैं।

उपकरण की विशेषताएं

पेटेंट-संरक्षित खुला संरचना डिजाइन: उच्च तापमान, उच्च दबाव वाला पानी विशेष रूप से परीक्षण नमूनों और विशेष कनेक्टिंग पाइपवर्क के भीतर प्रसारित होता है। उपकरण वायुमंडलीय दबाव वाले बर्तन डिजाइन का उपयोग करता है जिसमें अन्य संचलन पाइप मानक वायुमंडलीय दबाव के तहत चलते हैं, जिससे दीर्घकालिक विश्वसनीय संचालन सुनिश्चित होता है।
पूर्ण बंद-लूप नियंत्रण प्रणाली: आयातित ऑल-डिजिटल नियंत्रण प्रणाली का उपयोग करता है जो आंतरिक दबाव के बंद-लूप सटीक समायोजन प्रदान करता है। वास्तविक समय संकेतकों जैसे द्रव तापमान, संचालन अवधि, और पाइप प्रवाह वेग के आधार पर मुख्य संचलन पंप और नियंत्रण वाल्व को स्वचालित रूप से नियंत्रित करता है।
स्मार्ट चक्र स्विचिंग प्रणाली: नियंत्रण प्रणाली इनलेट/आउटलेट पानी के तापमान, टैंक तरल स्तर, और स्विचिंग अंतराल की वास्तविक समय की निगरानी के आधार पर संचालन की स्थिति को स्वचालित रूप से ट्यून करती है। टैंकों के बीच तापमान भिन्नता को अल्ट्रा-कम ऊर्जा खपत के लिए 3°C से नीचे रखने की गारंटी देता है।
कम शोर संचालन डिजाइन: विशेष जल प्रवाह नियंत्रक से सुसज्जित है जो उच्च गति वाले जल प्रवाह से संचालन शोर को काफी कम करता है।
उच्च प्रदर्शन प्रशीतन प्रणाली: प्रशीतन दक्षता बढ़ाने और सेवा जीवन का विस्तार करने के लिए जल-से-जल शीतलन तकनीक के साथ आयातित औद्योगिक चिलर का उपयोग करता है।

अनुपालन मानक

GB/T 18742.2-2017 गर्म और ठंडे पानी की स्थापना के लिए पॉलीप्रोपाइलीन पाइपिंग सिस्टम
GB/T 13663.2-2018 जल आपूर्ति के लिए पॉलीथीन (PE) पाइपिंग सिस्टम
GB/T 15560-1995 हाइड्रोलिक तात्कालिक फटना और दबाव प्रतिरोध के लिए परीक्षण विधि
GB/T 6111-2018 द्रव संवहन के लिए थर्मोप्लास्टिक पाइप
ISO 1167-1:2006 आंतरिक दबाव के प्रति थर्मोप्लास्टिक पाइप प्रतिरोध
ISO 1167-2:2006 पाइप परीक्षण टुकड़ों की तैयारी
ASTM D1598 स्थिर आंतरिक दबाव के तहत प्लास्टिक पाइप की विफलता का समय
ASTM D1599 अल्पकालिक हाइड्रोलिक दबाव के प्रति प्रतिरोध

तकनीकी पैरामीटर

पैरामीटर	विनिर्देश
दबाव नियंत्रण सीमा	0.40 MPa ~ 1.20 MPa
नियंत्रण सटीकता	निर्धारित मान ±0.02 MPa
परीक्षण स्टेशन	1-6
अधिकतम कुल मापा गया क्रॉस-सेक्शनल क्षेत्र	6200 mm² (2 × φ63); अनुकूलन योग्य
संचलन समय (गर्म/ठंडा पानी)	600s से 1800s
वैकल्पिक गर्म/ठंडा पानी का समय	≤60s
चक्रों की संख्या	0 से 100,000
अधिकतम सीधी पाइप अनुभाग लंबाई	3700mm

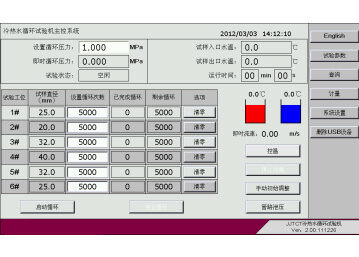

प्रदर्शन मोड	टच स्क्रीन डिस्प्ले
नियंत्रण विधि	पीएलसी नियंत्रण
प्रवाह वेग	>0.9m/s
पानी की गुणवत्ता	शुद्ध पानी, विआयनीकृत पानी, या नरम पानी
स्वचालित जल आपूर्ति दबाव	>0.05 MPa
तापमान प्रदर्शन पठन त्रुटि	±0.2℃
तापमान अंतर (इनलेट/आउटलेट)	<2℃
ठंडा पानी टैंक तापमान सीमा	20°C से कमरे का तापमान
गर्म पानी टैंक तापमान सीमा	कमरे का तापमान से 95°C
बिजली स्रोत	380V AC, 50Hz, 25kW
रूपरेखा आयाम	5200 mm × 3200 mm × 2100 mm
स्थापना आयाम	6000 mm × 4000 mm × 3000 mm
कुल वजन	3210 kg

मुख्य घटक विन्यास

घटक	मात्रा
औद्योगिक टचस्क्रीन कंप्यूटर	1 इकाई
ठंडा पानी भंडारण टंकी	1 इकाई
गर्म पानी का टैंक	1 इकाई
परीक्षण कक्ष	1 सेट
प्रीलोडिंग डिवाइस	6 सेट
मल्टीस्टेज प्रकार का सेंट्रीफ्यूगल पंप	1 सेट
वायवीय सोलनॉइड वाल्व	4
इन-लाइन पंप	1 सेट
फिक्स्चर (विभिन्न आकार)	एकाधिक सेट
