प्लास्टिक पाइपलाइन सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइपलाइन परीक्षण उपकरण

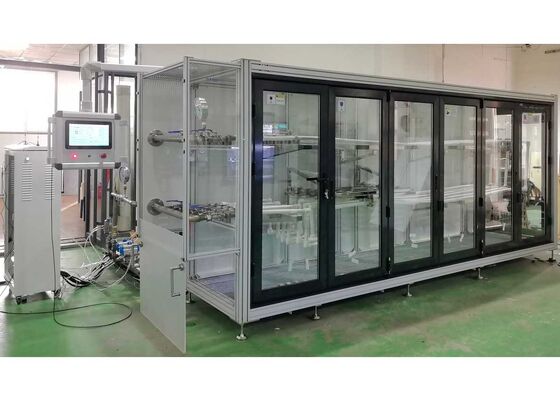

बड़ी छवि : प्लास्टिक पाइपलाइन सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइपलाइन परीक्षण उपकरण

उत्पाद विवरण:

उत्पत्ति के प्लेस:	बीजिंग चाइना
ब्रांड नाम:	JINHAIHU
प्रमाणन:	ISO9001, CE
मॉडल संख्या:	सीएचडब्ल्यू-63एम

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
पैकेजिंग विवरण:	मानक निर्यात लकड़ी के मामले
प्रसव के समय:	10 ~ 15 कार्य दिवस
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	प्रति माह 20 सेट

संपर्क करें

विस्तृत उत्पाद विवरण

प्रोडक्ट का नाम:	प्लास्टिक पाइपलाइन सिस्टम और फिटिंग पर दीर्घकालिक दबाव और तापमान चक्र परीक्षण की सुविधा के लिए पाइपल	चक्रों की संख्या:	0 से 100,000 तक कितनी भी बार
तापमान समरूपता:	±0.5℃	प्रवाह का वेग:	>0.9 मी/से
नियंत्रण विधि:	पीएलसी नियंत्रण	तापमान नियंत्रण सटीकता:	मान सेट करें ±0.5°c

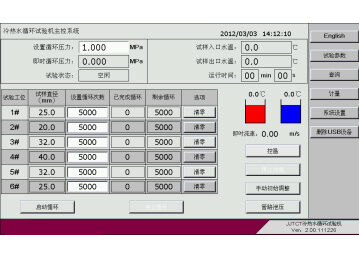

तापमान नियंत्रण सीमा:	कमरे के तापमान पर 20°c (कमरे का तापमान> 20°c)	प्रदर्शन मोड:	टच स्क्रीन डिस्प्ले
प्रमुखता देना:	प्लास्टिक प्रणालियों के लिए पाइपलाइन परीक्षण उपकरण , पाइपलाइनों के लिए दबाव चक्र परीक्षण उपकरण , पाइप फिटिंग के लिए तापमान परीक्षण उपकरण

दीर्घकालिक दबाव और तापमान चक्र परीक्षण के लिए पाइपलाइन परीक्षण उपकरण

इस विशेष परीक्षण प्रणाली को मानक विनिर्देशों के अनुसार इकट्ठे किए गए प्लास्टिक पाइपलाइन सिस्टम और फिटिंग के स्थायित्व मूल्यांकन के लिए इंजीनियर किया गया है। सिस्टम क्रमादेशित परीक्षण अवधि के दौरान नमूनों को चक्रीय ठंड और गर्म तापमान स्थितियों में उजागर करते समय पूर्व निर्धारित आंतरिक दबाव लागू करता है। परीक्षण चक्र पूरा होने पर, सिस्टम स्वचालित रूप से रिसाव या टूटने वाले दोषों के लिए पाइप और फिटिंग का निरीक्षण करता है।

परीक्षण प्रोटोकॉल अवलोकन

इस दीर्घकालिक स्थायित्व सत्यापन के लिए प्रति नमूना सेट में 5,000 गर्म और ठंडे पानी परिसंचरण चक्र की आवश्यकता होती है, प्रत्येक चक्र 30 मिनट (15 मिनट ठंडा पानी और उसके बाद 15 मिनट गर्म पानी) तक चलता है। उपकरण भरोसेमंद दीर्घकालिक निर्बाध संचालन और लगातार प्रदर्शन स्थिरता सुनिश्चित करता है। तकनीकी मानकों के अनुसार यूरोपीय बाजारों के लिए कस्टम-निर्मित, इस मशीन ने संचालन के वर्षों के दौरान शून्य तकनीकी या गुणवत्ता दोष प्रदर्शित किए हैं।

प्रणाली विन्यास

उपकरण में चार मुख्य कार्यात्मक मॉड्यूल शामिल हैं: ठंडा पानी विनिमय निष्पादन मॉड्यूल, गर्म पानी विनिमय निष्पादन मॉड्यूल, नमूना परीक्षण कक्ष और औद्योगिक जल चिलर। सुविधाओं में चिकना बाहरी डिजाइन, मॉड्यूलर संरचनात्मक ढांचा, उन्नत नियंत्रण प्रौद्योगिकी, स्थिर संचालन प्रदर्शन, भरोसेमंद गुणवत्ता और सीधा उपयोगकर्ता-अनुकूल संचालन शामिल हैं।

उपकरण सुविधाएँ

पेटेंट-संरक्षित खुली संरचना डिज़ाइन:उच्च तापमान, उच्च दबाव वाला पानी विशेष रूप से परीक्षण नमूनों और विशेष कनेक्टिंग पाइपवर्क के भीतर प्रसारित होता है। उपकरण मानक वायुमंडलीय दबाव के तहत चलने वाली अन्य परिसंचरण पाइपलाइनों के साथ वायुमंडलीय-दबाव पोत डिजाइन का उपयोग करता है, जो दीर्घकालिक भरोसेमंद संचालन सुनिश्चित करता है।
पूर्ण बंद-लूप नियंत्रण प्रणाली:कर्मचारी आंतरिक दबाव का बंद-लूप सटीक समायोजन प्रदान करने वाली आयातित ऑल-डिजिटल नियंत्रण प्रणाली का उपयोग करते हैं। द्रव तापमान, परिचालन अवधि और पाइपलाइन प्रवाह वेग सहित वास्तविक समय संकेतकों के आधार पर मुख्य परिसंचरण पंप और नियंत्रण वाल्व को स्वचालित रूप से नियंत्रित करता है।
स्मार्ट साइकिल स्विचिंग सिस्टम:नियंत्रण प्रणाली स्वचालित रूप से इनलेट/आउटलेट पानी के तापमान, टैंक तरल स्तर और स्विचिंग अंतराल की वास्तविक समय की निगरानी के आधार पर ऑपरेशन की स्थिति को समायोजित करती है। यह सुनिश्चित करता है कि अल्ट्रा-लो ऊर्जा खपत के लिए टैंकों के बीच तापमान भिन्नता 3 डिग्री सेल्सियस से नीचे रहे।
कम शोर वाला ऑपरेशन डिज़ाइन:विशेष जल प्रवाह नियंत्रक से सुसज्जित जो उच्च गति वाले जल प्रवाह से परिचालन शोर को काफी कम कर देता है।
उच्च प्रदर्शन प्रशीतन प्रणाली:प्रशीतन दक्षता बढ़ाने और सेवा जीवन का विस्तार करने के लिए पानी से पानी ठंडा करने की तकनीक के साथ आयातित औद्योगिक चिलर का उपयोग करता है।

अनुपालन मानक

जीबी/टी 18742.2-2017 गर्म और ठंडे पानी की स्थापना के लिए पॉलीप्रोपाइलीन पाइपिंग सिस्टम
जीबी/टी 13663.2-2018 जल आपूर्ति के लिए पॉलीथीन (पीई) पाइपिंग सिस्टम
जीबी/टी 15560-1995 हाइड्रोलिक तात्कालिक विस्फोट और दबाव प्रतिरोध के लिए परीक्षण विधि
जीबी/टी 6111-2018 द्रव परिवहन के लिए थर्मोप्लास्टिक्स पाइप
ISO 1167-1:2006 थर्माप्लास्टिक पाइप आंतरिक दबाव का प्रतिरोध करते हैं
आईएसओ 1167-2:2006 पाइप परीक्षण टुकड़ों की तैयारी
एएसटीएम डी1598 लगातार आंतरिक दबाव के तहत प्लास्टिक पाइप की समय-समय पर विफलता
एएसटीएम डी1599 कम समय के हाइड्रोलिक दबाव का प्रतिरोध

तकनीकी मापदंड

पैरामीटर	विनिर्देश
दबाव नियंत्रण रेंज	0.40 एमपीए ~ 1.20 एमपीए
सटीकता पर नियंत्रण रखें	मान सेट करें ±0.02 एमपीए
परीक्षण स्टेशन	1-6
अधिकतम कुल मापा गया क्रॉस-अनुभागीय क्षेत्र	6200 मिमी² (2 × φ63); अनुकूलन
परिसंचरण समय (गर्म/ठंडा पानी)	600 से 1800 के दशक तक
गर्म/ठंडे पानी का समय बदलना	≤60s
चक्रों की संख्या	0 से 100,000
अधिकतम सीधे पाइप अनुभाग की लंबाई	3700 मिमी
प्रदर्शन मोड	टच स्क्रीन डिस्प्ले
नियंत्रण विधि	पीएलसी नियंत्रण
प्रवाह का वेग	>0.9 मी/से
पानी की गुणवत्ता	शुद्ध जल, विआयनीकृत जल, या मृदु जल
स्वचालित जल आपूर्ति दबाव	>0.05 एमपीए
तापमान प्रदर्शन पढ़ने में त्रुटि	±0.2℃
तापमान अंतर (इनलेट/आउटलेट)	<2℃
ठंडे पानी की टंकी का तापमान रेंज	कमरे के तापमान पर 20°C
गर्म पानी की टंकी का तापमान रेंज	कमरे का तापमान 95°C तक
शक्ति का स्रोत	380V AC, 50Hz, 25kW
रूपरेखा आयाम	5200 मिमी × 3200 मिमी × 2100 मिमी
स्थापना आयाम	6000 मिमी × 4000 मिमी × 3000 मिमी
कुल वजन	3210 किग्रा

मुख्य घटक विन्यास

अवयव	मात्रा
औद्योगिक टचस्क्रीन कंप्यूटर	1 इकाई
ठंडे पानी का भंडारण हौज	1 इकाई
गर्म पानी की टंकी	1 इकाई
परीक्षण कक्ष	1 सेट
डिवाइस प्रीलोड हो रहा है	6 सेट
मल्टीस्टेज प्रकार का केन्द्रापसारक पम्प	1 सेट
वायवीय सोलनॉइड वाल्व	4
इन-लाइन पंप	1 सेट
फिक्स्चर (विभिन्न आकार)	एकाधिक सेट
