ड्रॉप हैमर टेस्ट इक्विपमेंट

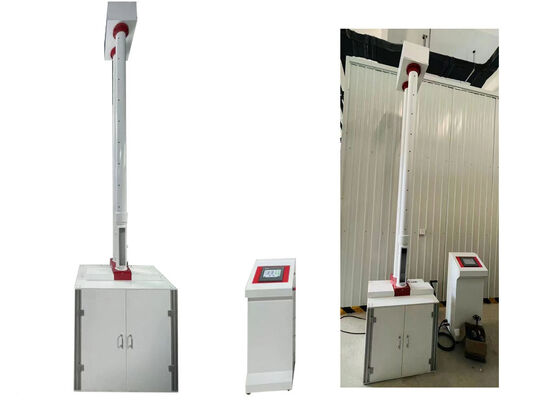

पेशेवर प्रयोगशाला परीक्षणों के लिए इंजीनियर किया गया, ड्रॉप हैमर पाइप फॉलिंग वेट इम्पैक्ट टेस्टर थर्मोप्लास्टिक पाइप, पॉलिमर सैंपल और स्ट्रक्चरल कंपोनेंट्स के बाहरी ब्लो रेजिस्टेंस परफॉरमेंस का मूल्यांकन करने के लिए समर्पित है। यह पीवीसी-यू पाइप, पीवीसी-सी पाइप, पीपी पाइप, पीई पाइप और कम्युनिकेशन पाइपलाइन सहित विभिन्न प्रकार के पाइप उत्पादों के लिए व्यापक प्रयोज्यता प्रदान करता है।
उपकरण की विशेषताएं

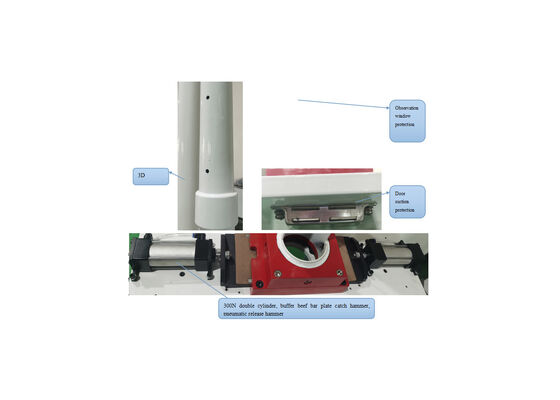

- थ्री-लेवल सेफ्टी प्रोटेक्शन सिस्टम: सैंपल एक्सेस डोर के लिए प्राइमरी सेफ्टी प्रोटेक्शन, ऑब्जर्वेशन विंडो डोर के लिए सेकेंडरी प्रोटेक्शन, और अपर और लोअर लिमिट सेंसर के माध्यम से टर्टियरी ओवर-ट्रैवल प्रोटेक्शन
- हाई-स्पीड लिफ्टिंग कैपेबिलिटी: हाई-टॉर्क स्टेपर मोटर 250 मिमी/सेकंड की लिफ्टिंग स्पीड प्राप्त करती है, जो 8 सेकंड में 0-से-2-मीटर वर्टिकल स्ट्रोक पूरा करती है
- प्रिसिजन इंटेलिजेंट होवर कंट्रोल: मल्टी-स्टेज स्पीड रेगुलेशन प्रोग्रामिंग फ्री फॉल के दौरान स्थिर मंदी और जीरो पोजिशनल ऑफसेट के साथ सटीक होवरिंग सुनिश्चित करती है
- ऑप्टिमाइज्ड एग्जॉस्ट डक्ट डिजाइन: 3डी पैरामीट्रिक मॉडलिंग फ्री फॉल के दौरान एयर रेजिस्टेंस को कम करता है, जिसमें रीइन्फोर्स्ड सरकमफेरेंशियल हूप रीइन्फोर्समेंट होते हैं
- न्यूमेटिक हैमर लॉक और रिलीज मैकेनिज्म: 300N लॉन्ग-स्ट्रोक डुअल सिलेंडर और फ्लेक्सिबल टेंडन बफर प्लेट्स के साथ हाई-पावर न्यूमेटिक ड्राइव यूनिट्स
- इंटीग्रेटेड मॉड्यूलर कंस्ट्रक्शन: स्टैंडर्डाइज्ड एल्यूमीनियम अलॉय प्रोफाइल जिसमें 7-इंच ह्यूमन-मशीन टच स्क्रीन और डेल्टा पीएलसी कंट्रोलर शामिल हैं
- प्रीमियम कंपोनेंट कॉन्फ़िगरेशन: एडकर सिलेंडर, डेल्टा कंट्रोलर और मीन वेल पावर सप्लाई सहित अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों के कोर कंपोनेंट्स
- एडवांस्ड ऑटोमेटिक ऑपरेशन: ऑटोमेटिक जीरो कैलिब्रेशन, हैमर लॉकिंग, रिलीजिंग और सीक्वेंशियल टेस्टिंग सहित पूरी तरह से ऑटोमेटेड वर्कफ़्लो का समर्थन करता है
तकनीकी पैरामीटर
| गुण | मान |
|---|
| डिस्प्ले | एलसीडी |
| उत्पाद का नाम | ड्रॉप हैमर पाइप फॉलिंग वेट इम्पैक्ट टेस्टर |
| टेस्ट रेंज | 0-300J |
| अधिकतम ड्रॉप वेट | 15kg |
| टेस्ट टाइप | ड्रॉप हैमर टेस्ट |
| पाइप व्यास रेंज | Φ10-630mm |
| अधिकतम ऊंचाई | 2000mm |
| न्यूनतम ऊंचाई | 40mm |
| सटीकता | ±0.5% |
| आयाम | 740*710*3850mm |
| टेस्ट मेथड | मेथड-ए: पैसेज मेथड; मेथड-बी: ग्रेडिएंट मेथड |
| पावर सप्लाई | AC220V/50Hz |
मुख्य कार्य
- प्लास्टिक पाइप और प्लेटों सहित विभिन्न गैर-धातु सामग्री के बाहरी प्रभाव यांत्रिक गुणों का मूल्यांकन करने के लिए पेशेवर परिशुद्धता परीक्षण उपकरण
- पीवीसी-यू, पीई, एमपीपी, सीपीवीसी, और विभिन्न विशेष पाइप प्रकारों सहित प्लास्टिक पाइपलाइन उत्पादों की पूरी श्रृंखला के लिए प्रदर्शन पहचान का समर्थन करता है
परीक्षण सिद्धांत
यह परीक्षण विधि मानक-परिभाषित द्रव्यमान और आयाम के ड्रॉप हैमर को कैलिब्रेटेड फॉलिंग ऊंचाइयों से परीक्षण नमूनों के निर्दिष्ट पदों पर प्रहार करने के लिए लागू करती है। यह तैयार उत्पादों की वास्तविक प्रभाव दर (टीआईआर) निर्धारित करती है, जिसमें योग्य उत्पादों के लिए अधिकतम अनुमेय टीआईआर मान 10% पर निर्धारित होता है। हैमर द्रव्यमान या फॉलिंग ऊंचाई को समायोजित करके, सिस्टम विभिन्न पाइप उत्पादों के विविध तकनीकी विनिर्देशों के अनुकूल होता है।
पैकिंग और शिपिंग
सभी इकाइयों को मुख्य परीक्षण इकाई, संचालन मैनुअल, अतिरिक्त घटक और सहायक फिटिंग वाले मजबूत लकड़ी के बक्से में पैक किया जाता है। वाणिज्यिक चालान और पैकिंग स्लिप सहित पूर्ण अंतरराष्ट्रीय शिपिंग दस्तावेज प्रदान किए जाते हैं। अंतिम माल ढुलाई शुल्क वितरण गंतव्य और चयनित शिपिंग मोड के आधार पर गणना की जाती है।
अक्सर पूछे जाने वाले प्रश्न
कृपया ड्रॉप हैमर टेस्ट इक्विपमेंट के बारे में विस्तार से बताएं
बीजिंग, चीन में स्थित जेएचएच द्वारा विकसित और उत्पादित, ड्रॉप हैमर टेस्ट इक्विपमेंट विभिन्न परीक्षण नमूनों के प्रभाव प्रतिरोध प्रदर्शन का मूल्यांकन करने के लिए समर्पित एक पेशेवर परिशुद्धता परीक्षण उपकरण है।
ड्रॉप हैमर टेस्ट इक्विपमेंट किस मुख्य परीक्षण उद्देश्य को प्राप्त करता है?
यह परीक्षण उपकरण परीक्षण नमूनों के प्रभाव प्रतिरोध गुणों को मापने के लिए डिज़ाइन किया गया है, जो तैयार उत्पाद की गुणवत्ता अनुपालन को मान्य और गारंटी देने के लिए एक प्रमुख परीक्षण समाधान के रूप में कार्य करता है।
ड्रॉप हैमर टेस्ट इक्विपमेंट पर किस प्रकार के परीक्षण नमूने लागू होते हैं?
यह उपकरण पीवीसी-यू जल आपूर्ति पाइप, सीवेज पाइप, कम दबाव वाली जल आपूर्ति पाइप, ट्रांसमिशन पाइप, कोर लेयर फोम पाइप, डबल वॉल कोरुगेटेड पाइप, पीई जल आपूर्ति पाइप और कठोर प्लास्टिक प्लेटों सहित कई पाइप उत्पादों के प्रभाव परीक्षण का समर्थन करता है।
ड्रॉप हैमर टेस्ट इक्विपमेंट में किस माप सटीकता ग्रेड है?
ड्रॉप हैमर टेस्ट इक्विपमेंट 0.5% तक पहुंचने वाली माप सटीकता के साथ उच्च परीक्षण परिशुद्धता प्रदान करता है।
ड्रॉप हैमर टेस्ट इक्विपमेंट की अधिकतम परीक्षण ऊर्जा क्षमता क्या है?
ड्रॉप हैमर टेस्ट इक्विपमेंट में प्रभाव परीक्षण संचालन के लिए 300J की अधिकतम रेटेड परीक्षण ऊर्जा होती है।
