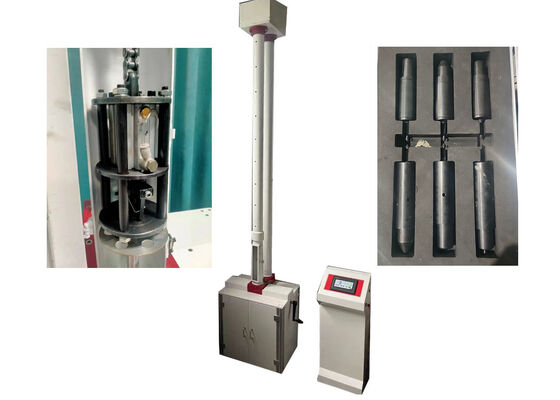

वास्तविक दुनिया के प्रभाव अनुकरण के लिए ड्रॉप हैमर परीक्षण उपकरण
उत्पाद विकास, सुरक्षा विश्लेषण और गुणवत्ता नियंत्रण अनुप्रयोगों के लिए वास्तविक दुनिया के प्रभाव परिदृश्यों का अनुकरण करने के लिए इंजीनियर पेशेवर ड्रॉप हथौड़ा परीक्षण उपकरण।
आवेदन
यह गिरावट वजन प्रभाव परीक्षक आईएसओ 3127 और समकक्ष परीक्षण मानकों में उल्लिखित तकनीकी विनिर्देशों को पूरा करता है। यह व्यापक रूप से आर एंड डी प्रयोगशालाओं, तीसरे पक्ष के निरीक्षण संस्थानों,और प्लास्टिक पाइप विनिर्माण सुविधाओं के लिए पाइप उत्पादों के प्रभाव कठोरता की विशेषता, जिससे यह निर्माण सामग्री निर्माताओं और अकादमिक अनुसंधान संस्थानों के लिए एक इष्टतम परीक्षण समाधान है।
इकाई में एंटी-सेकेंडरी स्ट्राइक प्रोटेक्शन है और वास्तविक समय संख्यात्मक डिस्प्ले के साथ स्वचालित रूप से प्रभाव गिरावट ऊंचाई की गणना करता है। यह दो प्राथमिक परीक्षण एल्गोरिदम का समर्थन करता हैःपास-फेल परीक्षण और सीढ़ी परीक्षण विधियाँयह प्रणाली उपयोगकर्ता के अनुकूल संचालन, मजबूत सुरक्षा सुरक्षा और विश्वसनीय दीर्घकालिक परिचालन स्थिरता प्रदान करती है।
परीक्षण का सिद्धांत
- परीक्षण नमूनों को पूर्वनिर्धारित द्रव्यमान और ज्यामितीय प्रोफ़ाइल के साथ गिरने वाले स्ट्राइकर से प्रभाव भार प्राप्त होता है, जिसे निर्दिष्ट नमूना स्थानों को मारने के लिए कैलिब्रेटेड ऊंचाई से जारी किया जाता है
- परीक्षण कठोरता स्ट्राइकर वजन, गिरने की दूरी या दोनों मापदंडों को एक साथ समायोजित करके मॉड्यूल किया जा सकता है
- अधिकतम अनुमेय टीआईआर सीमा 10% निर्धारित है
उत्पाद की विशेषताएं
- पेशेवर पीएलसी नियंत्रण प्रणाली ऑपरेटरों को निर्दिष्ट प्रभाव ऊंचाइयों को पूर्व निर्धारित करने की अनुमति देती है

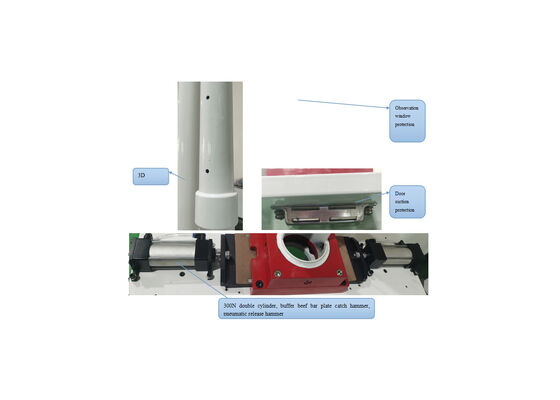

- कैलिब्रेटेड लक्ष्य ऊंचाई पर स्वचालित हथौड़ा उठाने के साथ एकीकृत विरोधी द्वितीयक प्रभाव सुरक्षा
- वास्तविक समय में हथौड़ा ऊंचाई डेटा लगातार सिस्टम इंटरफ़ेस पर प्रदर्शित
- एक्सजेएल-300सी मॉडल उच्च परिचालन स्थिरता और परीक्षण सटीकता प्रदान करता है, पूरी तरह से GB6112-85 ड्रॉप हथौड़ा प्रभाव परीक्षण मानक विनिर्देशों के अनुरूप है
तकनीकी मापदंड
| पैरामीटर |
विनिर्देश |
| मॉडल |
एक्सजेएल-300डी |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर की गुणवत्ता |
0.5 किलोग्राम-16 किलोग्राम |
| हथौड़ा व्यास |
D25mm, D90mm आदि |
| गिरने की ऊँचाई |
10 मिमी-2000 मिमी, त्रुटि≤±2 मिमी |
| नमूना व्यास |
Φ16mm-Φ630mm |
| प्रभाव केंद्र विचलन |
≤2 मिमी |
| वी-प्रकार का समर्थन |
120° |
| बिजली स्रोत |
220VAC ± 10% |
| परिमाणों का आकलन |
715 मिमी*700 मिमी*3900 मिमी |
| शुद्ध भार |
380 किलो |
पैकिंग और शिपिंग
सभी ड्रॉप हथौड़ा परीक्षण उपकरण इकाइयों सुरक्षित परिवहन सुनिश्चित करने के लिए प्रमाणित निर्यात लकड़ी के बक्से में सुरक्षित रूप से पैक कर रहे हैं। प्रत्येक पैकेज मुख्य परीक्षण इकाई, आधिकारिक संचालन मैनुअल,और संगत सामानों के साथ पूर्ण सहायक घटकोंस्पष्ट बाहरी चिह्नों में उपकरण का नाम, मॉडल विनिर्देश और अनुरेखण के लिए अद्वितीय सीरियल नंबर दर्शाया गया है।
पूर्ण मानकीकृत प्रलेखन अंतरराष्ट्रीय रसद और सीमा शुल्क निकासी का समर्थन करता है, जिसमें वाणिज्यिक चालान, विस्तृत पैकिंग सूची और सभी आवश्यक सीमा पार शिपिंग प्रमाण पत्र शामिल हैं.अंतिम माल ढुलाई व्यय की गणना गतिशील रूप से वितरण गंतव्य और चयनित शिपिंग मोड के आधार पर की जाती है।
अक्सर पूछे जाने वाले प्रश्न
आप ड्रॉप हैमर टेस्ट उपकरण को कैसे परिभाषित करेंगे?
यह चीन के बीजिंग स्थित उद्यम JHH द्वारा स्वतंत्र रूप से निर्मित एक पेशेवर प्रभाव परीक्षण उपकरण है, जिसे परीक्षण नमूनों के प्रभाव विरोधी प्रदर्शन को मात्रात्मक रूप से निर्धारित करने के लिए डिज़ाइन किया गया है।
ड्रॉप हैमर परीक्षण उपकरण का मुख्य कार्य क्या है?
यह नमूनों की टक्कर प्रतिरोध क्षमता पर मात्रात्मक पता लगाता है,तैयार उत्पादों के लिए गुणवत्ता नियंत्रण और योग्यता सत्यापन को लागू करने के लिए निर्माताओं के लिए एक विश्वसनीय साधन के रूप में कार्य करना.
इस ड्रॉप हैमर परीक्षण उपकरण के लिए कौन-कौन सी श्रेणी के नमूने लागू हैं?
यह प्लास्टिक पाइपलाइन उत्पादों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जिसमें पीवीसी-यू जल आपूर्ति पाइप, जल निकासी पाइप, कम दबाव वाले पानी वितरण पाइप, कम दबाव वाले परिवहन पाइप, फोम कोर-लेयर पाइप,डबल-वॉल वेल्डेड पाइप और पीई पानी आपूर्ति पाइपकठोर प्लास्टिक शीट भी इस उपकरण पर प्रभाव परीक्षण से गुजर सकती हैं।
यह ड्रॉप हैमर टेस्ट उपकरण माप की कितनी सटीकता प्राप्त कर सकता है?
उपकरण की समग्र परीक्षण सटीकता 0.5% तक पहुंच सकती है।
इस उपकरण के लिए परीक्षण क्षमता की ऊपरी सीमा क्या है?
ड्रॉप हथौड़ा परीक्षक द्वारा दी गई अधिकतम प्रभाव ऊर्जा 300 जूल है।
