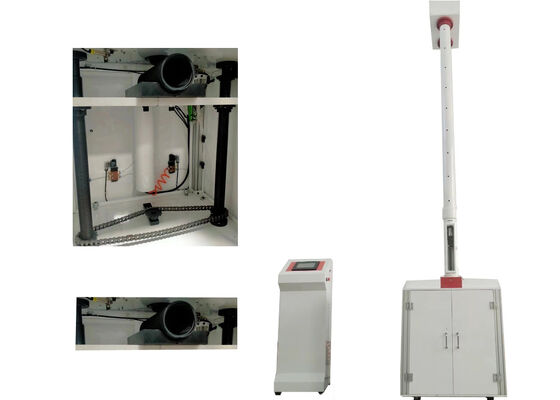

बहुमुखी ड्रॉप हैमर परीक्षण उपकरण
विनिर्माण और इंजीनियरिंग अनुप्रयोगों में गुणवत्ता नियंत्रण और उत्पाद विकास के लिए आदर्श, यह सटीक परीक्षण उपकरण विश्वसनीय प्रभाव प्रदर्शन मूल्यांकन प्रदान करता है।
उत्पाद अवलोकन
ड्रॉप हैमर इम्पैक्ट टेस्टर, जिसे ड्रॉप वेट टियर टेस्ट इक्विपमेंट के नाम से भी जाना जाता है, विशेष रूप से प्लास्टिक पाइप, शीट और तैयार उत्पादों के प्रभाव प्रदर्शन परीक्षण के लिए डिज़ाइन किया गया है। यह उपकरण विभिन्न सामग्रियों के एंटी-इम्पैक्ट यांत्रिक गुणों को सटीक रूप से सत्यापित करता है।
मुख्य विशेषताएं
- स्वचालित संचालन के लिए डिजिटल नियंत्रण प्रणाली
- स्वचालित पैरामीटर सेटिंग, शून्य अंशांकन और हथौड़ा प्रक्रियाएं
- परीक्षण के दौरान द्वितीयक प्रभाव हस्तक्षेप को रोकता है
- मानकीकृत और सटीक परीक्षण परिणाम सुनिश्चित करता है
उत्पाद संरचना और कार्य सिद्धांत
इस टेस्टर में एक कार्य मंच, एंटी-सेकेंडरी-इम्पैक्ट असेंबली, सपोर्ट बैरल, गाइड कंड्यूट, फॉलिंग हैमर मास, वी-आकार का फिक्स्चर, ऑटो ड्रॉप-हैमर एक्चुएटर, स्पीड रिड्यूसर, इलेक्ट्रिकल कंट्रोल कैबिनेट और सपोर्ट फ्रेम शामिल हैं।
संचालन सिद्धांत: गाइड कंड्यूट के भीतर एक हथौड़ा-पकड़ने वाला फिक्स्चर मोटर-रिड्यूसर असेंबली का उपयोग करके हथौड़ा निकाय को पूर्वनिर्धारित परीक्षण ऊंचाई तक उठाता है। रिलीज स्विच को ट्रिगर करने पर, हथौड़ा कंड्यूट के साथ स्वतंत्र रूप से गिरता है और प्रभाव माप को पूरा करने के लिए परीक्षण नमूने पर प्रहार करता है।
प्रभाव ऊर्जा की गणना हथौड़ा द्रव्यमान और ड्रॉप ऊंचाई से की जाती है। फोटोइलेक्ट्रिक सेंसिंग संकेतों द्वारा ट्रिगर की गई एंटी-रिबाउंड मैकेनिज्म, द्वितीयक-प्रभाव की घटनाओं को समाप्त करने के लिए रिबाउंडिंग हथौड़े को कैप्चर करती है।
कार्य मंच के नीचे वी-आकार के लोहे के फिक्स्चर में पार्श्व किनारों पर गाइड लीड स्क्रू होते हैं। हैंडव्हील का मैनुअल रोटेशन ऊंचाई समायोजन के लिए वी-आकार के लोहे की उठाने वाली इकाई को सक्रिय करता है।
तकनीकी विनिर्देश
| मॉडल |
XJL-300D |
| परिवेश का तापमान |
10°C-35°C |
| ड्रॉप हैमर गुणवत्ता |
0.5kg-15kg |
| हथौड़ा व्यास |
D25mm, D90mm |
| गिरने की ऊंचाई |
50mm-2000mm, त्रुटि ≤±2mm |
| नमूने का व्यास |
Φ10mm-Φ450mm |
| प्रभाव केंद्र का विचलन |
≤2mm |
| वी-प्रकार का समर्थन |
120° |
| बिजली स्रोत |
220VAC±10% |
| रूपरेखा आयाम |
730mm×700mm×3650mm |
| शुद्ध वजन |
300kg |
समर्थन और सेवाएँ
हमारे ड्रॉप हैमर टेस्ट इक्विपमेंट को हमारी पेशेवर इंजीनियरिंग टीम द्वारा प्रदान की जाने वाली व्यापक तकनीकी बिक्री के बाद की सेवाओं का समर्थन प्राप्त है। हमारे विशेषज्ञ ऑन-साइट कमीशनिंग, नियमित रखरखाव, दोष निदान, उपकरण अंशांकन और अद्वितीय परियोजना आवश्यकताओं के लिए कस्टम तकनीकी समाधानों को कवर करने वाली विशेषज्ञ सहायता प्रदान करते हैं।
हम ग्राहक-उन्मुख सेवा को अपनी मुख्य प्राथमिकता के रूप में बनाए रखते हैं और प्रीमियम तकनीकी सहायता प्रदान करते हैं। हमारी तकनीकी टीम पूछताछ को हल करने और परिचालन चिंताओं को दूर करने के लिए चौबीसों घंटे उपलब्धता प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
ड्रॉप हैमर टेस्ट इक्विपमेंट क्या है?
बीजिंग, चीन में स्थित JHH द्वारा विकसित और उत्पादित, ड्रॉप हैमर टेस्ट इक्विपमेंट विभिन्न परीक्षण वस्तुओं के प्रभाव प्रतिरोध प्रदर्शन का मूल्यांकन करने के लिए एक पेशेवर परीक्षण उपकरण है।
आवेदन के उद्देश्य क्या हैं?
यह उपकरण परीक्षण नमूनों के प्रभाव प्रतिरोध को मापता है, जो तैयार उत्पाद की गुणवत्ता को सत्यापित करने और गारंटी देने के लिए एक महत्वपूर्ण परीक्षण विधि के रूप में कार्य करता है।
कौन से परीक्षण विषय लागू होते हैं?
उपकरण पीवीसी-यू जल आपूर्ति पाइप, सीवेज पाइप, कम दबाव वाले जल वितरण पाइप, कोर-लेयर फोम पाइप, डबल-वॉल नालीदार पाइप, पीई जल आपूर्ति पाइप और कठोर प्लास्टिक शीट के परीक्षण का समर्थन करता है।
यह किस स्तर की सटीकता प्राप्त करता है?
ड्रॉप हैमर टेस्ट इक्विपमेंट में 0.5% की उच्च परीक्षण सटीकता होती है।
अधिकतम परीक्षण क्षमता क्या है?
अधिकतम परीक्षण ऊर्जा क्षमता 300J तक पहुँचती है।
