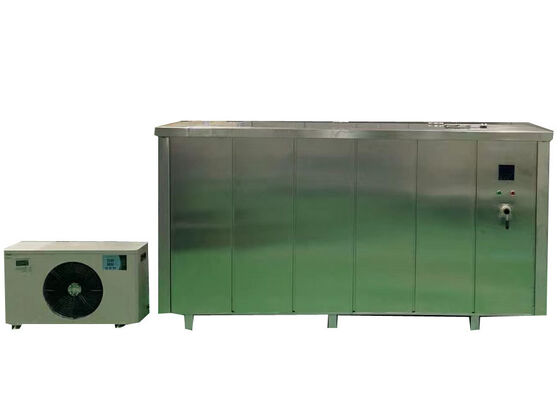

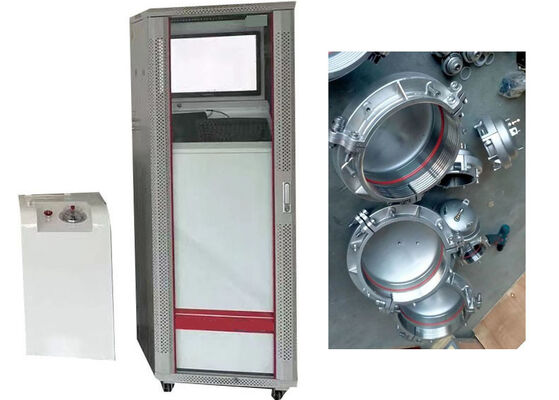

उच्च-सटीकता नियंत्रण और वास्तविक समय की निगरानी के साथ हाइड्रोस्टैटिक दबाव परीक्षण मशीन
पाइप हाइड्रोस्टैटिक बर्स्ट प्रेशर परीक्षणों के लिए पेशेवर परीक्षण उपकरण, जिसे थर्मोप्लास्टिक और कंपोजिट पाइपिंग नमूनों की दबाव-विफलता अवधि और शिखर तात्कालिक बर्स्ट दबाव को मापने के लिए डिज़ाइन किया गया है।
अनुप्रयोग
यह पाइप हाइड्रोस्टैटिक टेस्टर PP-R, PP-B, PPA, PE, PE-X, UPVC, CPVC, स्टील-प्रबलित पॉलीथीन पाइप, एल्यूमीनियम-प्लास्टिक कंपोजिट पाइप और अन्य वेरिएंट का स्थिर आंतरिक दबाव के तहत स्थिर-अवस्था तापीय स्थितियों के साथ मूल्यांकन करता है। पाइपलाइन प्रदर्शन मूल्यांकन के लिए प्लास्टिक पाइप निर्माण संयंत्रों और तीसरे पक्ष के निरीक्षण प्रयोगशालाओं में व्यापक रूप से उपयोग किया जाता है।
उत्पाद विशेषताएँ
- टच-स्क्रीन टर्मिनल या कनेक्टेड पीसी के माध्यम से परीक्षण पैरामीटर विन्यास योग्य
- 1 एम² से कम कॉम्पैक्ट फुटप्रिंट, 50 स्वतंत्र दबाव चैनलों तक के समर्थन के साथ
- स्वचालित दबाव रणनीतियों के साथ बुद्धिमान नमूना पहचान
- चयनात्मक इनपुट-दबाव ट्यूनिंग के साथ बेहतर दबाव-विनियमन सटीकता
- सभी गीले धातु घटकों के लिए प्रीमियम स्टेनलेस-स्टील निर्माण
- बहुभाषी सहज मानव-मशीन इंटरफ़ेस
- निरंतर संचालन के साथ इन-प्रोसेस दबाव अंशांकन (वैकल्पिक)
- विद्युत, यांत्रिक और सॉफ्टवेयर सुरक्षा को कवर करने वाले बहु-परत सुरक्षा तंत्र
- टीसीपी/आईपी संचार प्रोटोकॉल का उपयोग करके स्थिर डेटा ट्रांसमिशन
अनुपालन मानक
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
तकनीकी पैरामीटर
| मॉडल | XGY-10C |
|---|
| व्यास रेंज | φ8-1800mm |
|---|
| स्टेशन | 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 (अनुकूलन योग्य) |
|---|
| नियंत्रण मोड | माइक्रो-नियंत्रण, औद्योगिक पीसी नियंत्रण |
|---|
| प्रदर्शन मोड | औद्योगिक पीसी एलसीडी रंग डिस्प्ले |
|---|
| भंडारण मोड | पीसी भंडारण |
|---|
| प्रिंट मोड | रंग प्रिंटर आउटपुट |
|---|
| परीक्षण दबाव रेंज | 0.1-10MPa |
|---|
| नियंत्रण सटीकता | ±1% |
|---|
| प्रदर्शन रिज़ॉल्यूशन | 0.01MPa |
|---|
| कार्य सीमा | 5%~100%FS |
|---|
| संकेत त्रुटि | ±1% |
|---|
| टाइमर रेंज | 0~10000h |
|---|
| टाइमर सटीकता | ±0.1% |
|---|
| टाइमर रिज़ॉल्यूशन | 1s |
|---|
| शक्ति | 380V 50Hz तीन-चरण चार-तार 1.5KW |
|---|
| एंड कैप मॉडल | φ16 से 630 मिमी तक |
|---|
| पानी की टंकी का आकार | पाइप के आकार के अनुसार |
|---|
| तापमान सीमा | 15-95℃ |
|---|
| आयाम (तीन स्टेशन) | 715×625×1700(मिमी) या कस्टम |
|---|
समर्थन और सेवाएँ
हाइड्रोस्टैटिक दबाव परीक्षण उपकरण के लिए व्यापक बिक्री के बाद तकनीकी सहायता:
- ऑन-साइट मशीन कमीशनिंग और स्थापना
- दोष निदान और तकनीकी परामर्श
- घटक ओवरहाल और नियमित रखरखाव
- स्पेयर घटक और परीक्षण उपभोज्य का प्रतिस्थापन
- सॉफ्टवेयर पैच और फ़ंक्शन वृद्धि उन्नयन
अक्सर पूछे जाने वाले प्रश्न
Q1: प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव परीक्षण मशीन का उत्पादन कौन सा ब्रांड करता है?
A1: यह उपकरण JHH ब्रांड को अपनाता है, जिसमें बीजिंग, चीन में स्वतंत्र उत्पादन और निर्माण पूरा हो गया है।
Q2: यह हाइड्रोस्टैटिक परीक्षण मशीन कौन से मुख्य परीक्षण कार्य करती है?
A2: यह मशीन विभिन्न प्लास्टिक पाइपों के हाइड्रोस्टैटिक प्रतिरोध और बर्स्ट शक्ति प्रदर्शन को सत्यापित करती है।
Q3: इस हाइड्रोस्टैटिक दबाव परीक्षण मशीन के लिए किस प्रकार की पाइप सामग्री लागू होती है?
A3: PP-R, PP-B, PP-A, PVC, PE और PE-X सहित प्लास्टिक और कंपोजिट पाइप के प्रदर्शन परीक्षण के लिए लागू।
Q4: हाइड्रोस्टैटिक दबाव परीक्षण मशीन क्या माप सटीकता प्राप्त करती है?
A4: माप त्रुटि पूर्ण-पैमाने की सीमा के 0.1% के भीतर नियंत्रित होती है।
Q5: अधिकतम परीक्षण दबाव क्षमता क्या है?
A5: यह उपकरण 10MPa (100 बार / 1450 psi) तक दबाव परीक्षण का समर्थन करता है।
