आईएसओ 1167 प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव परीक्षण मशीन
यह पेशेवर परीक्षण उपकरण प्रयोगशाला मूल्यांकन के लिए डिज़ाइन किया गया है ताकि विभिन्न प्लास्टिक और मिश्रित पाइप नमूनों के दीर्घकालिक हाइड्रोस्टैटिक दबाव विफलता समय और तात्कालिक बर्स्ट दबाव रीडिंग निर्धारित की जा सके। यह वास्तविक दुनिया की सेवा की स्थिति को दोहराने के लिए प्रगतिशील रूप से बढ़ते हाइड्रोलिक दबाव को लागू करता है, जिससे पाइपों की हाइड्रोस्टैटिक सहनशक्ति और बर्स्ट-प्रतिरोधी गुणों को मान्य किया जा सके।

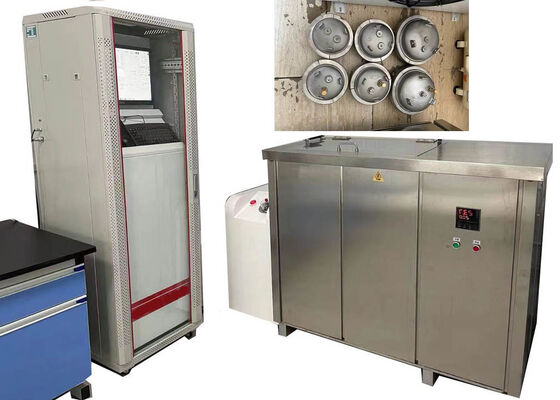

मुख्य घटक संरचना
दबाव नियंत्रण प्रणाली: परीक्षण चक्र के दौरान सटीक दबाव विनियमन प्रदान करता है, जिसमें पैरामीटर कॉन्फ़िगरेशन, वास्तविक समय गतिशील ट्यूनिंग और विश्वसनीय और सटीक परीक्षण आउटपुट सुनिश्चित करने के लिए स्थिर दबाव होल्डिंग शामिल है।
दबाव उत्पादन उपकरण: उच्च दबाव वाले पंप परीक्षण के लिए आवश्यक सुसंगत उच्च दबाव वाले पानी के प्रवाह की आपूर्ति के लिए कम दबाव वाले तरल को उच्च दबाव वाले तरल में परिवर्तित करते हैं।

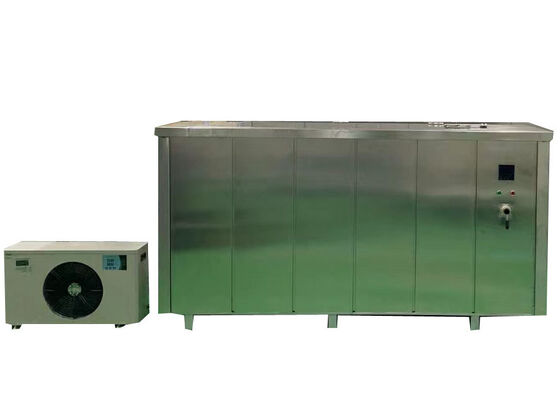

स्थिर तापमान माध्यम टैंक: परीक्षण माध्यम (आमतौर पर पानी) के तापमान को नियंत्रित करता है ताकि पूर्व-निर्धारित थर्मल स्थितियों को बनाए रखा जा सके, क्योंकि तापमान प्लास्टिक पाइप के यांत्रिक प्रदर्शन को महत्वपूर्ण रूप से प्रभावित करता है।
नमूना फिक्सिंग फिक्स्चर (एंड कैप्स): ये फिटिंग परीक्षण के दौरान नमूना शिफ्टिंग और माध्यम रिसाव को रोकने के लिए पाइप नमूनों को मजबूती से क्लैंप करती हैं।
स्वचालित डेटा प्रसंस्करण इकाई: परीक्षण डेटा की स्वचालित गणना की सुविधा देता है और मुद्रित परीक्षण रिपोर्ट निर्माण का समर्थन करता है।
लागू पाइप श्रेणियां
थर्मोप्लास्टिक पाइप: पॉलीप्रोपाइलीन श्रृंखला (पीपी-आर, पीपी-बी, पीपीए), पॉलीथीन ग्रेड (पीई, पीई-एक्स), पॉलीविनाइल क्लोराइड किस्में (पीवीसी, यूपीवीसी, पीवीसी-सी)।
मिश्रित पाइप: उदाहरणों में एल्यूमीनियम-प्लास्टिक मिश्रित पाइप शामिल हैं जो समग्र संरचनात्मक शक्ति को बढ़ावा देने के लिए प्लास्टिक और धातु की परतों को जोड़ते हैं।
अनुपालन मानक
यह उपकरण आईएसओ1167-2006, एएसटीडीएम1598-2004, एएसटीडीएम1599, आईएसओ9080, सीजे/टी108, एएसटीएफ1335, ईएन 12201 - 1:2024, ईएन 1555 - 1:2021 और ईएन आईएसओ 2507 - 2:2017 सहित अंतरराष्ट्रीय और क्षेत्रीय मानकों का अनुपालन करता है।
नमूना मुक्त लंबाई आवश्यकताएँ
| नमूना प्रकार |
मुक्त लंबाई आवश्यकताएँ |
| एक्सट्रूडेड पाइप नमूने |
डीएन <315mm: ≥ 3dएन और ≥ 250 मिमी; डीएन >315 मिमी: ≥ 2डीएन |
| इंजेक्शन-मोल्डेड पाइप नमूने |
डीएन <50mm: 3dएन; 50 मिमी ≤ डीएन ≤ 110 मिमी: ≥ 140 मिमी |
| हाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (दो पाइप अनुभाग) |
≥ 3डीएन और ≥ 250 मिमी (डीएन >315 मिमी: ≥ 2डीएनयदि न्यूनतम लंबाई पूरी नहीं हुई है) |
| हाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (फिटिंग के साथ) |
≥ 2डीएन और ≥ 150 मिमी; डीएन >250 मिमी: ≥ 1.5डीएन |
| हाइड्रोस्टैटिक थ्रस्ट के साथ असेंबल किए गए नमूने (सैडल ब्रांच) |
≥ 100 मिमी |
| हाइड्रोस्टैटिक थ्रस्ट के बिना असेंबल किए गए नमूने |
= डीएन और ≥ 150 मिमी |
तकनीकी पैरामीटर
| पैरामीटर |
विनिर्देश |
| मॉडल |
XGY-10C |
| व्यास सीमा |
Φ8-1800 मिमी |
| स्टेशन |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 आदि (अनुकूलन योग्य) |
| नियंत्रण मोड |
माइक्रो-कंट्रोल, औद्योगिक पीसी नियंत्रण |
| डिस्प्ले मोड |
औद्योगिक पीसी एलसीडी कलर डिस्प्ले |
| भंडारण मोड |
पीसी स्टोरेज |
| प्रिंट मोड |
कलर प्रिंटर आउटपुट |
| परीक्षण दबाव सीमा |
0.1-10MPa |
| नियंत्रण सटीकता |
±1% |
| डिस्प्ले रिज़ॉल्यूशन |
0.01MPa |
| कार्य सीमा |
5%~100%FS |
| संकेत त्रुटि |
±1% |
| टाइमर सीमा |
0~10000h |
| टाइमर सटीकता |
±0.1% |
| टाइमर रिज़ॉल्यूशन |
1s |
| शक्ति |
380V 50Hz तीन-चरण चार-तार 1.5KW |
| एंड कैप्स मॉडल |
Φ8 से 1800 मिमी तक |
| पानी की टंकी का आकार |
पाइप के आकार के अनुसार |
| तापमान सीमा |
15-95℃ |
| आयाम (तीन स्टेशन) |
715×625×1700 (मिमी) या अन्य |
समर्थन और सेवाएँ
हम हाइड्रोस्टैटिक दबाव परीक्षण मशीनों के लिए पूर्ण-चक्र पेशेवर तकनीकी सहायता प्रदान करते हैं। हमारी कुशल तकनीकी टीम व्यापक बिक्री के बाद समाधान प्रदान करती है जिसमें शामिल हैं:
- पूर्ण उपकरण स्थापना और ऑन-साइट कमीशनिंग
- पेशेवर दोष निदान, तकनीकी विश्लेषण और परिचालन मार्गदर्शन
- व्यवस्थित उपकरण मरम्मत और नियमित रखरखाव सेवाएं
- असली स्पेयर पार्ट्स और पहनने योग्य घटक आपूर्ति
- आधिकारिक सॉफ्टवेयर पुनरावृति और फ़ंक्शन अपग्रेड सेवाएं
उच्च-गुणवत्ता वाले ग्राहक सहायता की सेवा सिद्धांत का पालन करते हुए, हमारी टीम आपके सभी उत्पाद और तकनीकी पूछताछ को हल करने के लिए हमेशा उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न
Q1: प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव परीक्षण मशीन का निर्माण किस ब्रांड द्वारा किया जाता है?
A1: यह पेशेवर हाइड्रोस्टैटिक दबाव परीक्षण मशीन JHH ब्रांड की है, जिसका स्वतंत्र उत्पादन और विनिर्माण आधार बीजिंग, चीन में स्थित है।
Q2: प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव परीक्षण मशीन के मुख्य अनुप्रयोग कार्य क्या हैं?
A2: यह परीक्षण उपकरण विभिन्न प्लास्टिक पाइपलाइन उत्पादों के हाइड्रोस्टैटिक प्रतिरोध और बर्स्टिंग शक्ति प्रदर्शन का मूल्यांकन करने के लिए पेशेवर रूप से विकसित किया गया है।
Q3: इस हाइड्रोस्टैटिक दबाव परीक्षण मशीन पर किस प्रकार के परीक्षण योग्य नमूने लागू होते हैं?
A3: यह उपकरण विविध प्लास्टिक पाइप और मिश्रित पाइपों के परीक्षण का समर्थन करता है, जिसमें पीपी-आर, पीपी-बी, पीपी-ए, पीवीसी, पीई और पीई-एक्स सहित मुख्यधारा के पाइप प्रकार शामिल हैं।
Q4: हाइड्रोस्टैटिक दबाव परीक्षण मशीन की माप सटीकता क्या है?
A4: उपकरण उच्च परीक्षण सटीकता की सुविधा देता है, जिसमें पूर्ण-पैमाने पर माप सटीकता त्रुटि 0.1% के भीतर नियंत्रित होती है।
Q5: हाइड्रोस्टैटिक दबाव परीक्षण मशीन की अधिकतम परीक्षण दबाव सीमा क्या है?
A5: यह उपकरण 10Mpa के अधिकतम दबाव पर दबाव परीक्षण करने में सक्षम है, जो 100 बार (1450 psi) के बराबर है।
