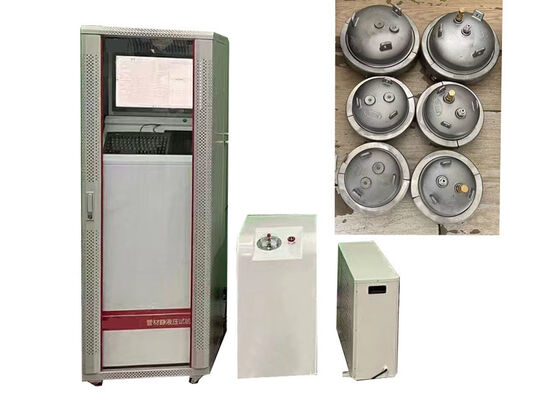

हाइड्रोस्टैटिक दबाव परीक्षण मशीन
पीई पाइप, पीपी-आर पाइप और कम्पोजिट पाइपलाइन प्रेशर रेसिस्टेंस टेस्ट के लिए मल्टी-स्टेशन प्लास्टिक पाइप बर्स्ट एंड क्रीप टेस्टर
उत्पाद अनुप्रयोग
This PVC Plastic Pipe Hydrostatic Burst Pressure Testing Machine complies with ASTM D1598 for plastic pipe hydrostatic pressure assessment. यह पीवीसी प्लास्टिक पाइप हाइड्रोस्टैटिक बर्स्ट दबाव परीक्षण मशीन प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव मूल्यांकन के लिए ASTM D1598 के अनुरूप है।यह स्थिर तापमान पर निरंतर आंतरिक दबाव के तहत विफलता अवधि को मापने के लिए कार्य करता है, साथ ही थर्मोप्लास्टिक पाइप और कम्पोजिट पाइपलाइनों के पीक तत्काल फट दबाव.
लागू नमूनों में पीपी-आर, पीपी-बी, पीपी-ए, पीई, पीई-एक्स, पीवीसी, पीवीसी-यू, पीवीसी-सी और एल्यूमीनियम-प्लास्टिक कम्पोजिट पाइप शामिल हैं।यह प्लास्टिक पाइप निर्माताओं और पेशेवर परीक्षण प्रयोगशालाओं के लिए आवश्यक परीक्षण उपकरण है।.
प्रमुख विशेषताएं
- अनुकूलित यांत्रिक ढांचा एक हवा मुक्त हाइड्रोलिक प्रणाली का उपयोग कर पानी को विश्वसनीय और सुरक्षित संचालन के लिए परीक्षण माध्यम के रूप में चला रहा है
- आयातित सोलेनोइड वाल्व उच्च परिचालन विश्वसनीयता के साथ
- उच्च दबाव पंप असेंबली के साथ आयातित मॉडल 2525 ट्रिपल-प्लंजर पंप सिर रेटेड के लिए 25MPa काम कर रहे दबाव
- Independent test channels allowing simultaneous testing of pipes with varied specifications, types and raw materials. स्वतंत्र परीक्षण चैनल जो विभिन्न प्रकार के विनिर्देशों, प्रकारों और कच्चे माल के साथ पाइपों के एक साथ परीक्षण की अनुमति देते हैं
- पावर-लॉस प्रोटेक्शन capability preserving test data during unexpected power interruptions अप्रत्याशित बिजली व्यवधानों के दौरान परीक्षण डेटा को संरक्षित करना
अनुपालन मानक
This testing apparatus meets the requirements of international standards including ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 and ISO13479. यह परीक्षण उपकरण अंतरराष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है, जिनमें ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 और ISO13479 शामिल हैं।
संचालन सिद्धांत
ऑपरेटर पीसी टर्मिनल के माध्यम से रिंग तनाव, दीवार मोटाई और औसत बाहरी व्यास सहित पाइप कोर पैरामीटर इनपुट।सिस्टम स्वचालित रूप से संबंधित परीक्षण दबाव की गणना करता है और डेटा को एम्बेडेड एमसीयू सिस्टम में ट्रांसमिट करता है.
एक उच्च दबाव तरल दबाव स्रोत उच्च दबाव पंप इकाई द्वारा प्रदान किया जाता है। the high-pressure medium is delivered through high-pressure hoses to test specimens placed inside the medium incubator to complete long-term hydrostatic endurance tests and instantaneous pipe burst tests.
तकनीकी विनिर्देश
| मॉडल |
XGY-16C |
| व्यास सीमा |
Φ10-1600 मिमी |
| स्टेशन |
56, 12, 15, 18, 20, 25, 50 (अनुकूलित) |
| नियंत्रण मोड |
सूक्ष्म नियंत्रण, औद्योगिक पीसी नियंत्रण |
| प्रदर्शन मोड |
औद्योगिक पीसी एलसीडी रंग प्रदर्शन |
| परीक्षण दबाव सीमा |
0.2-16MPa |
| नियंत्रण सटीकता |
± 1% |
| प्रदर्शन संकल्प |
0.001MPa |
| टाइमर रेंज |
0~10000 घंटे |
| टाइमर की सटीकता |
±0.1% |
| शक्ति |
380V 50Hz तीन चरण चार तार 1.1KW |

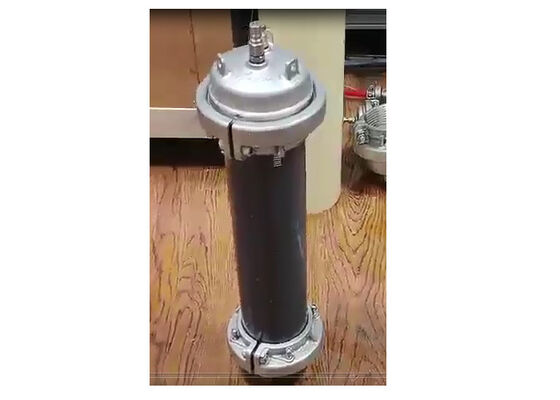

| अंत कैप मॉडल |
Φ8 से 1600 मिमी तक |
| तापमान सीमा |
15-95°C |
| आयाम (तीन स्टेशन) |
720×620×1720mm or custom |
अक्सर पूछे जाने वाले प्रश्न
कौन सा ब्रांड Plastic Pipe Hydrostatic Pressure Testing Machine का उत्पादन करता है?
This Plastic Pipe Hydrostatic Pressure Testing Machine is branded JHH, with professional production and assembly based in Beijing, China. यह प्लास्टिक पाइप हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन का ब्रांड JHH है, जिसका पेशेवर उत्पादन और असेंबली बीजिंग, चीन में है।
What testing applications does this Hydrostatic Pressure Testing Machine cover? इस हाइड्रोस्टैटिक दबाव परीक्षण मशीन में कौन से परीक्षण अनुप्रयोग शामिल हैं?
This professional testing equipment is designed to verify the hydrostatic resistance performance and burst strength performance of various plastic pipeline products. यह पेशेवर परीक्षण उपकरण विभिन्न प्लास्टिक पाइपलाइन उत्पादों के हाइड्रोस्टैटिक प्रतिरोध प्रदर्शन और विस्फोट शक्ति प्रदर्शन को सत्यापित करने के लिए डिज़ाइन किया गया है।
What kinds of pipe materials are compatible with this Hydrostatic Pressure Testing Machine? इस हाइड्रोस्टैटिक दबाव परीक्षण मशीन के साथ कौन सी पाइप सामग्री संगत हैं?
This testing device is applicable for inspection of plastic pipes and composite pipes, covering mainstream types including PP-R, PP-B, PP-A, PVC, PE and PE-X. यह परीक्षण उपकरण प्लास्टिक पाइपों और कम्पोजिट पाइपों के निरीक्षण के लिए लागू होता है, जिसमें मुख्यधारा के प्रकार शामिल हैं जैसे PP-R, PP-B, PP-A, PVC, PE और PE-X।
Hydrostatic Pressure Testing Machine परीक्षण में कितनी सटीकता प्राप्त करता है?
उपकरण अत्यधिक सटीक पता लगाने के परिणाम प्रदान करता है, इसकी माप त्रुटि 0.1% पूर्ण पैमाने के भीतर नियंत्रित है।
इस हाइड्रोस्टैटिक दबाव परीक्षण मशीन की ऊपरी दबाव सीमा क्या है?
The maximum measurable pressure of the testing machine reaches 10Mpa, equivalent to 100 bar (1450 psi) परीक्षण मशीन का अधिकतम मापने योग्य दबाव 10Mpa तक पहुँचता है, जो 100 बार (1450 psi) के बराबर है।
