प्लास्टिक पाइप हाइड्रोस्टैटिक बर्स्ट प्रेशर टेस्टिंग मशीन
प्लास्टिक पाइपों के व्यापक हाइड्रोस्टैटिक और बर्स्ट परीक्षण के लिए कंप्यूटर नियंत्रित दबाव परीक्षण उपकरण।
अनुप्रयोग

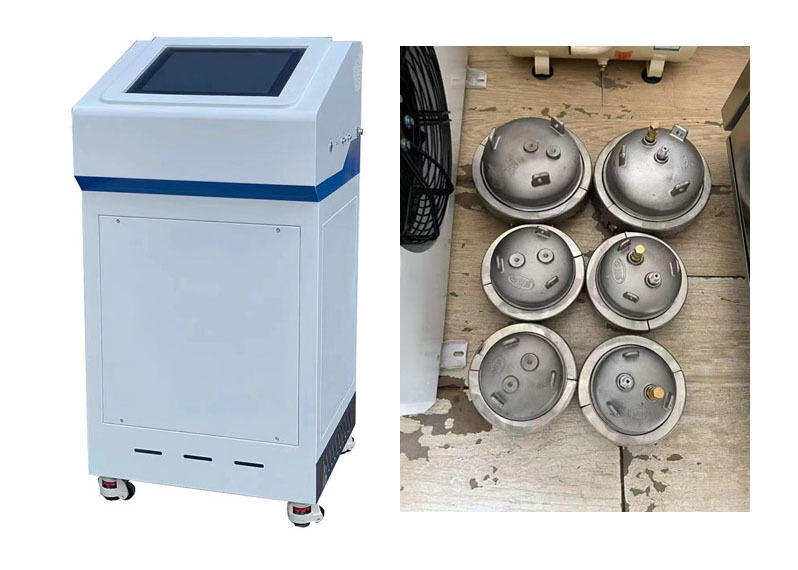

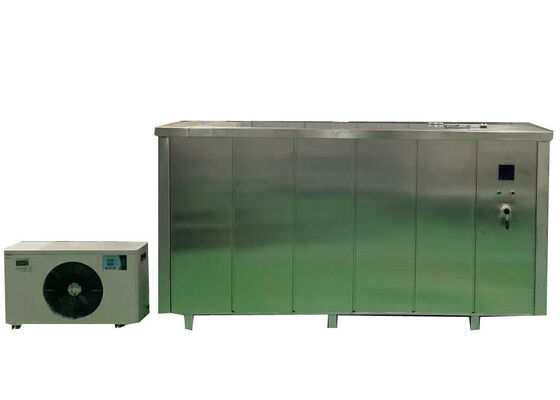

यह हाइड्रोस्टैटिक और बर्स्ट परीक्षण मशीन तरल-वाहक प्लास्टिक पाइपों पर तात्कालिक बर्स्ट मूल्यांकन और लंबे समय तक दबाव सहनशक्ति परीक्षण करती है। यह प्रणाली निरंतर आंतरिक दबाव के तहत थर्मोप्लास्टिक पाइपों के लिए विफलता अवधि के माप को सक्षम बनाती है और इसमें दबाव नियंत्रण मुख्य इकाई, स्थिर तापमान स्नान और एंड क्लोजर शामिल हैं।
उत्कृष्ट माप सटीकता, सुव्यवस्थित उपस्थिति, कॉम्पैक्ट यांत्रिक लेआउट, विश्वसनीय स्थिरता और उपयोगकर्ता के अनुकूल संचालन की विशेषता वाला यह उपकरण पाइप उत्पादकों, गुणवत्ता निरीक्षण अधिकारियों और अनुसंधान संस्थानों के लिए आवश्यक परीक्षण उपकरण के रूप में कार्य करता है।
उत्पाद विवरण
हमारी हाइड्रोस्टैटिक दबाव परीक्षण मशीन उन्नत कार्य सिद्धांतों के आधार पर संचालित होती है: ऑपरेटर पीसी सॉफ्टवेयर के माध्यम से रिंग स्ट्रेस, दीवार की मोटाई और पाइप औसत बाहरी व्यास सहित पैरामीटर इनपुट करते हैं, और सिस्टम स्वचालित रूप से लक्ष्य परीक्षण दबाव की गणना करता है। उच्च-सटीकता दबाव परीक्षण करने और दोहराने योग्य, भरोसेमंद परीक्षण परिणाम देने के लिए गणना किए गए डेटा को RS232 सीरियल इंटरफ़ेस पर स्लेव कंप्यूटर (MCU एम्बेडेड सिस्टम) में वितरित किया जाता है।
परीक्षक दबाव-समय और दबाव-तापमान परीक्षण वक्रों के निर्माण का समर्थन करता है ताकि परीक्षण की स्थिति की वास्तविक समय ट्रैकिंग की सुविधा मिल सके। यह 160Bar (16MPa) तक का दबाव स्पेक्ट्रम प्रदान करता है, जो विविध परीक्षण परिदृश्यों को समायोजित करता है। 10°C से 95°C तक की समायोज्य परीक्षण तापमान गंभीर तापीय परिस्थितियों में संचालित होने के लिए डिज़ाइन किए गए नमूनों के मूल्यांकन को सक्षम बनाता है।
हाइड्रोस्टैटिक दबाव परीक्षण मशीन के रूप में वर्गीकृत, यह उपकरण कई क्षेत्रों में अपरिहार्य परीक्षण हार्डवेयर के रूप में कार्य करता है, जिसमें विश्वसनीय दबाव सत्यापन की आवश्यकता होती है, जिसमें प्लंबिंग, तेल और गैस, रासायनिक प्रसंस्करण और सामान्य विनिर्माण उद्योग शामिल हैं। सहज मानव-मशीन इंटरैक्शन और सटीक कम्प्यूटेशनल तर्क की विशेषता वाला यह हाइड्रोस्टैटिक परीक्षक उद्यमों के लिए उत्पाद सुरक्षा और गुणवत्ता अनुपालन को मान्य करने के लिए महत्वपूर्ण है।
अनुपालन मानक
यह परीक्षण उपकरण निम्नलिखित अंतरराष्ट्रीय और औद्योगिक विशिष्टताओं का अनुपालन करता है: ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335।
तकनीकी पैरामीटर
| मॉडल |
XGY-16C |
| व्यास रेंज |
φ16-630mm |
| स्टेशन |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 आदि (अनुकूलन योग्य) |
| नियंत्रण मोड |
माइक्रो-कंट्रोल, औद्योगिक पीसी नियंत्रण |
| प्रदर्शन मोड |
औद्योगिक पीसी एलसीडी रंग डिस्प्ले |
| भंडारण मोड |
पीसी भंडारण |
| प्रिंट मोड |
रंग प्रिंटर आउटपुट |
| परीक्षण दबाव रेंज |
0.1-16MPa |
| नियंत्रण सटीकता |
±1% |
| प्रदर्शन रिज़ॉल्यूशन |
0.01MPa |
| कार्य सीमा |
5%~100%FS |
| संकेत त्रुटि |
±1% |
| टाइमर रेंज |
0~10000h |
| टाइमर सटीकता |
±0.1% |
| टाइमर रिज़ॉल्यूशन |
1s |
| पावर |
380V 50Hz तीन-चरण चार-तार 1.5KW |
| एंड कैप मॉडल |
φ16 से 630mm तक |
| पानी की टंकी का आकार |
पाइप के आकार के अनुसार |
| तापमान रेंज |
15-95°C |
| आयाम (तीन स्टेशन) |
715×625×1700(mm) या अन्य |
समर्थन और सेवाएँ
हम हाइड्रोस्टैटिक दबाव परीक्षण उपकरण के लिए व्यापक तकनीकी सेवा समाधान प्रदान करते हैं। हमारे अनुभवी तकनीकी विशेषज्ञ निम्नलिखित सेवाएं प्रदान करने के लिए तैयार हैं:
- उपकरण कमीशनिंग और ऑन-साइट स्थापना
- दोष निदान और पेशेवर तकनीकी परामर्श
- ओवरहाल और नियमित रखरखाव सेवाएं
- स्पेयर घटकों और परीक्षण उपभोग्य सामग्रियों की आपूर्ति
- सॉफ्टवेयर संस्करण अपडेट और फ़ंक्शन अपग्रेडिंग
हम प्रीमियम ग्राहक सेवा पर ध्यान केंद्रित करते हैं और आपकी सभी तकनीकी पूछताछों को हल करने के लिए तैयार हैं। जब भी आपके कोई प्रश्न हों तो बेझिझक हमारी टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप हमें इस प्लास्टिक पाइप हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन का ब्रांड बता सकते हैं?
A1: यह हाइड्रोस्टैटिक प्रेशर टेस्टर JHH ब्रांड का है, और यह बीजिंग, चीन में निर्मित है।
Q2: यह प्लास्टिक पाइप हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन कौन से परीक्षण कार्य कर सकती है?
A2: यह उपकरण प्लास्टिक पाइपलाइनों के हाइड्रोस्टैटिक प्रतिरोध और बर्स्टिंग शक्ति का आकलन करने के लिए इंजीनियर है।
Q3: कौन से नमूने और पाइप सामग्री इस हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन के साथ संगत हैं?
A3: यह प्लास्टिक पाइप और कंपोजिट पाइप के परीक्षणों का समर्थन करता है, जिसमें PP-R, PP-B, PP-A, PVC, PE, PE-X और अन्य समान पाइप उत्पाद शामिल हैं।
Q4: इस हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन की माप सटीकता के बारे में क्या ख़्याल है?
A4: इसकी माप सटीकता पूर्ण पैमाने के 0.1% तक पहुँचती है।
Q5: इस हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन की ऊपरी दबाव सीमा क्या है?
A5: इस परीक्षक का अधिकतम परीक्षण दबाव 10MPa है, जो 100 बार (1450 psi) के बराबर है।
