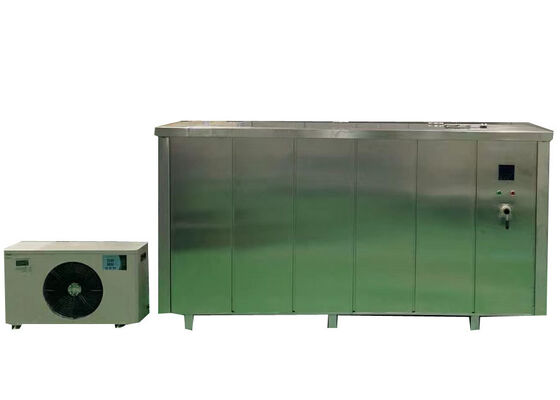

प्लास्टिक पाइप हाइड्रोस्टैटिक दबाव परीक्षण मशीन
जल आपूर्ति पाइप और औद्योगिक पाइपलाइनों के लिए पेशेवर फट और दीर्घकालिक दबाव परीक्षक, थर्मोप्लास्टिक और मिश्रित पाइप सिस्टम के व्यापक प्रदर्शन मूल्यांकन के लिए डिज़ाइन किया गया।
आवेदन
यह हाइड्रोस्टैटिक परीक्षण उपकरण विशेष रूप से पीपी-आर, पीपी-बी, पीपी-ए, पीई, पीई-एक्स, यूपीवीसी, सीपीवीसी,स्टील से प्रबलित पॉलीएथिलीन, और एल्यूमीनियम-प्लास्टिक कम्पोजिट पाइप।प्रणाली isothermal परिस्थितियों में स्थिर आंतरिक दबाव के तहत पाइप के नमूनों के टूटने के लिए समय quantifies और अचानक पाइप फट घटनाओं के दौरान पीक दबाव मूल्यों को पकड़ता है.
प्लास्टिक पाइप उद्योग में व्यापक रूप से अपनाया,यह उपकरण पाइप निर्माताओं और मान्यता प्राप्त निरीक्षण अधिकारियों के लिए पाइप उत्पादों के दबाव प्रतिरोध विशेषताओं का आकलन करने के लिए एक मानकीकृत परीक्षण समाधान के रूप में कार्य करता है।.
उत्पाद का वर्णन
पीपी, पीई, पीवीसी, पीपीआर, पीबी और पीईआरटी सहित पाइप और फिटिंग का आकलन करने के लिए डिज़ाइन किया गया,यह हाइड्रोस्टैटिक दबाव और फट परीक्षक उच्च दबाव और ऊंचा तापमान कार्य परिस्थितियों में काम करने के लिए बनाया गया हैयह प्रणाली औद्योगिक और घरेलू सेवाओं के परिदृश्यों में तैनात घटकों के प्रदर्शन मूल्यांकन के लिए उपयुक्त है।
उपकरण में स्वचालित कटऑफ और आपातकालीन स्टॉप सुविधाएं शामिल हैं, जिसमें ऑपरेटर की सुरक्षा को मुख्य डिजाइन विचार के रूप में शामिल किया गया है, जिससे पूरे परीक्षण चक्र के दौरान जोखिमों को कम किया जा सकता है।अत्याधुनिक हार्डवेयर का उपयोग करना, प्रणाली सटीक दबाव-समय और दबाव-तापमान वक्र उत्पन्न करती है ताकि तकनीकी मूल्यांकन का समर्थन करने वाले विश्वसनीय परीक्षण डेटा का उत्पादन किया जा सके।
पूरी तरह से आईएसओ 1167, आईएसओ 9080 और एएसटीएम मानकों सहित अंतरराष्ट्रीय विनिर्देशों के अनुरूप, यह परीक्षक निर्माताओं और प्रयोगशालाओं के लिए पसंदीदा विकल्प है जो सटीक,मानक अनुरूप परीक्षण परिणाम.
उत्पाद की विशेषताएं

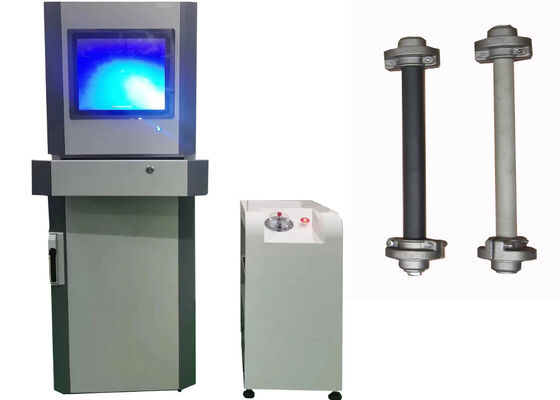

- व्यापक परीक्षण मापदंड विन्यास के लिए या तो टचस्क्रीन या पीसी आधारित ऑपरेटिंग टर्मिनल से सुसज्जित
- दबावयुक्त जल आपूर्ति सहित 50 स्वतंत्र दबाव स्तरों का समर्थन करने वाला 1 वर्ग मीटर से कम कॉम्पैक्ट पदचिह्न
- बुद्धिमान नमूना पहचान स्वचालित रूप से अनुकूलित दबाव रैंप रणनीतियों के साथ पाइप आयाम और सामग्री गुणों को पहचानता है
- उच्च परिशुद्धता दबाव विनियमन प्रत्येक मॉड्यूल के लिए स्वतंत्र रूप से विन्यस्त इनलेट दबाव के साथ पहनने को कम करने और सेवा जीवन का विस्तार करने के लिए
- प्रीमियम स्टेनलेस स्टील सामग्री से निर्मित परीक्षण माध्यम के संपर्क में आने वाले सभी धातु भाग
- विविध वैश्विक ग्राहक आवश्यकताओं को समायोजित करने वाला सहज ज्ञान युक्त बहुभाषी ऑपरेटर डिस्प्ले
- कैलिब्रेशन प्रक्रिया के दौरान निरंतर संचालन के साथ परीक्षण के दौरान दबाव कैलिब्रेशन की क्षमता (वैकल्पिक)
- विद्युत हार्डवेयर, यांत्रिक इकाइयों और एम्बेडेड सॉफ्टवेयर को कवर करने वाले बहु-परत सुरक्षा तंत्र
- विश्वसनीय डेटा संचरण के लिए टीसीपी/आईपी प्रोटोकॉल के माध्यम से स्थिर डेटा संचार
तकनीकी मापदंड
| मॉडल |
XGY-10C |
| व्यास सीमा |
Φ8-1800 मिमी |
| स्टेशन |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 (अनुकूलित) |
| नियंत्रण मोड |
सूक्ष्म नियंत्रण, औद्योगिक पीसी नियंत्रण |
| प्रदर्शन मोड |
औद्योगिक पीसी एलसीडी रंग प्रदर्शन |
| भंडारण मोड |
पीसी भंडारण |
| मुद्रण मोड |
रंग प्रिंटर आउटपुट |
| परीक्षण दबाव सीमा |
0.1-10MPa |
| नियंत्रण सटीकता |
± 1% |
| प्रदर्शन संकल्प |
0.01 एमपीए |
| कार्यक्षेत्र |
5% से 100% एफएस |
| संकेत त्रुटि |
± 1% |
| टाइमर रेंज |
0~10000 घंटे |
| टाइमर की सटीकता |
±0.1% |
| टाइमर रिज़ॉल्यूशन |
1s |
| शक्ति |
380V 50Hz तीन चरण चार तार 1.5KW |
| अंत कैप मॉडल |
Φ16 से 630 मिमी तक |
| पानी के टैंक का आकार |
पाइप के आकार के अनुसार |
| तापमान सीमा |
15-95°C |
| आयाम (तीन स्टेशन) |
715×625×1700 मिमी या अनुकूलित |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप हमें इस प्लास्टिक पाइप हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन का ब्रांड बता सकते हैं?
A1: यह हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन का ब्रांड JHH है, जिसका विनिर्माण आधार बीजिंग, चीन में स्थित है।
Q2: यह प्लास्टिक पाइप हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन किस प्रकार के परीक्षण कार्य करती है?
A2: इस उपकरण को प्लास्टिक पाइपों के हाइड्रोस्टैटिक प्रतिरोध और फटने की ताकत का मूल्यांकन करने के लिए डिज़ाइन किया गया है।
Q3: हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन के साथ किस प्रकार के नमूने और सामग्री संगत हैं?
A3: परीक्षक प्लास्टिक पाइप और कम्पोजिट पाइप के परीक्षण का समर्थन करता है, जिसमें PP-R, PP-B, PP-A, PVC, PE, PE-X और अधिक सामग्री शामिल हैं।
Q4: हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन की माप सटीकता क्या है?
A4: इसके दबाव माप की सटीकता 0.1% पूर्ण पैमाने तक पहुंचती है।
Q5: इस हाइड्रोस्टैटिक प्रेशर टेस्टिंग मशीन के लिए अधिकतम परीक्षण दबाव सीमा क्या है?
A5: यह मशीन 10 एमपीए / 100 बार (1450 पीएसआई) तक का परीक्षण दबाव प्रदान कर सकती है।
