उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वेल्डेबल प्रबलिंग स्टील-बार, कॉइल और डिकोल्ड टेन्सिल बेंड टेस्ट के लिए हाइड्रोलिक यूनिवर्सल टेस्टिंग | मॉडल: | WAW-1000G |
|---|---|---|---|
| संरचना: | 6 कॉलम | नियंत्रण मार्ग: | मैनुअल और स्वचालित |
| अधिकतम भार: | 1000 केएन | Max. अधिकतम. tension test space तनाव परीक्षण स्थान: | 700 (अनुकूलित कर सकते हैं) |
| अधिकतम संपीड़न परीक्षण स्थान: | 600 मिमी (अनुकूलित कर सकते हैं) | लोड रेंज: | ± 1%-100% एफएस |
| इलेक्ट्रॉनिक एक्सटेंशन मीटर: | 10/50 | गोल नमूना रेंज: | φ13 ~ φ60 मिमी |
| फ्लैट नमूना क्लैम्पिंग रेंज: | 0-30 मिमी | क्लैम्पिंग विधि: | हाइड्रोलिक क्लैम्पिंग |

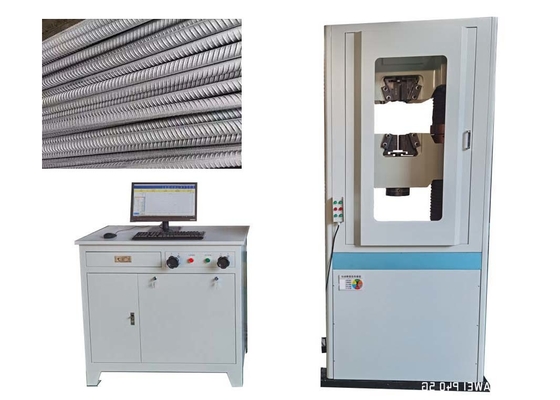

वेल्डेबल रेनफोर्सिंग स्टील के लिए हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन-बार, कॉइल और डेकोइल टेन्सिल बेंड टेस्ट
कार्य सिद्धांत:
मुख्य मशीन चार स्तंभों और दो लीड शिकंजा के साथ एक छह स्तंभ फ्रेम संरचना का उपयोग करता है। ऊपरी क्रॉस बीम और निचले क्रॉस बीम खिंचाव स्थान बनाते हैं,जबकि निचला क्रॉस बीम और वर्कटेबल संपीड़न स्थान का गठन करते हैंएक विद्युत नियंत्रक, सर्वो वाल्व, लोड सेंसर, विस्थापन सेंसर, एक्सटेंसोमीटर और कंप्यूटर से मिलकर, यह एक बंद-लूप सर्वो नियंत्रण प्रणाली बनाता है।यह प्रणाली स्वचालित रूप से और सटीक परीक्षण प्रक्रिया को नियंत्रित कर सकते हैं और स्वचालित रूप से परीक्षण पैरामीटर जैसे परीक्षण बल को मापने, विस्थापन और विकृति।
आवेदनः
(1) तन्यता परीक्षणों में अनुप्रयोग
परीक्षण यंत्र और स्थिरता विन्यास
विशेष कंकड़ के आकार के फिक्स्चर का उपयोग रिब्ड स्टील बार के नमूने के दोनों छोरों को तय करने के लिए किया जाता है,यह सुनिश्चित करना कि क्लैंपिंग सतह नमूना की धुरी के लंबवत हो ताकि परीक्षण की सटीकता को प्रभावित करने वाले विषम भार से बचा जा सकेऊपरी और निचले क्रॉसबीम्स एक तन्यता स्थान बनाते हैं, और अक्षीय तन्यता बल हाइड्रोलिक प्रणाली के माध्यम से लागू किया जाता है।
नियंत्रण मोड और पैरामीटर सेटिंग
बल नियंत्रण - विस्थापन नियंत्रण का एक मिश्रित नियंत्रण मोड आम तौर पर अपनाया जाता हैः प्रारंभिक चरण में, बल एक निरंतर दर (जैसे, 10 kN/min) पर लागू किया जाता है,और जब उपज बिंदु के करीब, यह सटीक रूप से रिडंडेंस ताकत को कैप्चर करने के लिए विस्थापन नियंत्रण (0.05 - 2 मिमी/मिनट) पर स्विच करता है।
डेटा संग्रह और विश्लेषण
लोड सेंसर वास्तविक समय में तन्य शक्ति परिवर्तन की निगरानी करता है, एक्सटेंसोमीटर गेज लंबाई के भीतर विरूपण रिकॉर्ड करता है,और कंप्यूटर स्वचालित रूप से "बल-विस्थापन" वक्र को प्लॉट करता है, निर्दिष्ट गैर-आनुपातिक खिंचाव शक्ति (ReL, ReH), तन्यता शक्ति (Rm), और फ्रैक्चर के बाद प्रतिशत खिंचाव (A) जैसे मापदंडों की गणना।
(2) झुकने के परीक्षणों का कार्यान्वयन
झुकने का उपकरण और विधि
घुमावदार इंडेंटर और समर्थन को बदलें, रिब्ड स्टील बार के व्यास (आमतौर पर व्यास से 3 गुना) के अनुसार समर्थन दूरी को समायोजित करें, 180 डिग्री कोल्ड बेंडिंग विधि को अपनाएं,और धीरे-धीरे जब तक नमूना निर्दिष्ट कोण के लिए झुक गया है नीचे इंडेंटर दबाएं, फिर देखें कि क्या सतह पर दरारें दिखाई देती हैं।
मानक अनुपालन का सत्यापन
जीबी/टी 1499.2 - 2018 कंक्रीट के सुदृढीकरण के लिए इस्पात के अनुसार - भाग 2: गर्म - रोल्ड रिब्ड स्टील बार,झुकने के परीक्षण के बाद नमूना की सतह में दृश्य दरारें नहीं होनी चाहिए ताकि यह सत्यापित किया जा सके कि इसके तकनीकी गुण निर्माण की आवश्यकताओं को पूरा करते हैं।इस्पात।
| विशेषताखिंचावगुण | |||
| उपज शक्ति, आर. एमपीए |
तन्यता/उपज शक्ति अनुपात,आर/आर | कुल लम्बाई पर अधिकतम बल, आयु % |
|
| B500A | 500 | 1.05 | 2.5 |
| B500B | 500 | 1.08 | 5.0 |
| B500C | 500 | ≥ 115,<1.35 | 7.5 |
| आरएम/आर. विशेषता 8 मिमी से कम आकार के लिए 1.02 है। A: 8 मिमी से कम आकार के लिए विशेषता 1.0% है। निर्दिष्ट आर के मान p=0 के लिए विशिष्ट हैं।95. निर्दिष्ट आर/आर और एजी के मान p=0 के साथ विशिष्ट हैं।90. नाममात्र क्रॉस सेक्शन क्षेत्र का उपयोग करके R और R के मानों की गणना की जाए। |
|||
| रिडंडेंस रेसिस्टेंस का पूर्ण अधिकतम स्वीकार्य मान 650 एमपीए है। | |||
| उपज शक्ति ((Re) के लिए,ऊपरी उपज शक्ति ((ReH) लागू होती है। उपज शक्ति ((Re) को निर्धारित करें 0.2% प्रतिरोधक शक्ति ((Rpo.2) यदि कोई उपज घटना मौजूद नहीं है। |
|||
मानक:
आईएसओ 6892, आईएसओ 6934, बीएस 4449, एएसटीएम सी 39, आईएसओ 75001, एएसटीएम ए 370, एएसटीएम ई 4, एएसटीएम ई 8 और बीएसईएन मानक।
मुख्य तकनीकी मापदंडः
| मॉडल | WAW-1000G |
| संरचना | 4 स्तंभ और 2 शिकंजा |
|
नियंत्रण मार्ग |
लोडिंग प्रक्रिया का मैन्युअल नियंत्रण, कंप्यूटर स्वचालित डेटा हैंडलिंग |
| अधिकतम भार (kN) | 1000kN |
| भार सटीकता | ≤±0.5% |
| भार सीमा | 2%-100% एफएस |
| आइसोकिनेटिक तनाव नियंत्रण सीमा | 2-60 (एन/मिमी2•एस-1) |
| तनाव दर त्रुटि | ≤±0.5% |
| भार संकल्प | 1/600000 |
| विकृति माप सीमा | २% ००% एफएस |
| विरूपण सटीकता | ≤±0.5% |
| विस्थापन संकल्प (मिमी) | 0.01 |
| विस्थापन त्रुटि | ≤±0.5% |
| पिस्टन का अधिकतम स्ट्रोक ((मिमी) | 250 |
| पिस्टन की अधिकतम गति | 0.5-100 मिमी/मिनट मैनुअल समायोजन |
| क्रॉसहेड उठाने की गति | 300 मिमी/मिनट |
| अधिकतम तनाव परीक्षण स्थान | 700 मिमी (अनुकूलित किया जा सकता है) |
| अधिकतम संपीड़न परीक्षण स्थान | 600 मिमी (अनुकूलित किया जा सकता है) |
| क्लैंपिंग विधि | हाइड्रोलिक क्लैंप |
| गोल नमूने की क्लैंपिंग रेंज (मिमी) | φ13-φ60 मिमी ((13-26,26-40,40-60) |
| फ्लैट नमूने की क्लैंपिंग रेंज (मिमी) | 0-15,15-30 मिमी |
| फ्लैट नमूना clamping चौड़ाई ((मिमी) | 80 |
| संपीड़न प्लेट का आकार (मिमी) | 200*200 |
| घुमावदार रोलर की दूरी ((मिमी) | 450 |
| झुकने वाले रोलर्स की चौड़ाई (मिमी) | 120 |
| विद्युत आपूर्ति | 3-चरण,AC380V, 50Hz ((अनुकूलित किया जा सकता है) |
| वजन और आकार | 3200 किलोग्राम, 1060 मिमी*850*2370 मिमी |
पैकिंग और शिपिंगः
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या आपकी कंपनी व्यापारिक कंपनी है या कारखाना?
A: कारखाना + व्यापार (एकीकरण), 18 वर्ष परीक्षण उपकरण क्षेत्र पर ध्यान केंद्रित करते हुए, 14 वर्ष निर्यात अनुभव।
Q2. सबसे उपयुक्त उत्पादों का चयन कैसे करें?
A: हमारे पेशेवर लीम आपको सबसे अच्छा सुझाव देंगे जब तक कि आप हमें बताएं कि आपको किस प्रकार का परीक्षण करने की आवश्यकता है और आवश्यक विनिर्देश
प्रश्न 3. डेलवरी शब्द क्या है?
एकः ज्यादातर समय, हम कारखाने में स्टॉक है. अगर कोई स्टॉक नहीं है, सामान्य रूप से, वितरण समय 15-20 कार्य दिवसों जमा प्राप्त करने के बाद है
यदि आप तत्काल जरूरत में हैं, तो हम आपके लिए विशेष व्यवस्था करने पर विचार कर सकते हैं।
Q4. क्या आप अनुकूलन सेवा स्वीकार करते हैं?
एः हाँ, निश्चित रूप से, हम न केवल मानक मशीनों की पेशकश कर सकते हैं, बल्कि आपके अनुरोध के अनुसार अनुकूलित मशीनें भी कर सकते हैं।
हमें अपनी आवश्यकता बताने में संकोच न करें हम आपकी आवश्यकताओं को पूरा करने के लिए अपनी पूरी कोशिश करेंगे।
प्रश्न5. क्या हम आपके आदेश से पहले आपके कारखाने का दौरा कर सकते हैं?
एकः हाँ, हम गर्मजोशी से आपका स्वागत करते हैं और ईमानदारी से आपको या आपकी टीम को हमारे कारखाने का दौरा करने के लिए आमंत्रित करते हैं, हम होटल की व्यवस्था करने और आपको हवाई अड्डे से लेने में मदद करेंगे।
प्रश्न 6. आपकी वारंटी के बारे में क्या?
एः आम तौर पर, हमारी वारंटी वारंटी अवधि के साथ एक वर्ष है। हम तकनीकी सहायता और भागों के परिवर्तन की पेशकश कर सकते हैं। यदि आवश्यक हो, तो हमारे इंजीनियर बेहतर सेवा के लिए आपके स्थान पर जा सकते हैं।
प्रश्न 7. मशीन के लिए पैकिंग के बारे में क्या, यह परिवहन के दौरान सुरक्षित रूप से संरक्षित है?
एकः हमारी मशीन मानक निर्यात लकड़ी के बक्से द्वारा पैक किया जाता है, यह क्षतिग्रस्त नहीं होगा. हम कई परीक्षण मशीनों को समुद्र या बिना क्षति के हवाई जहाज से विदेशों में पहुंचाया है.
