| Product name: | Computerized electrohydraulic servo hydraulic testing machine for steel and concrete with high precision | Model: | WAW-600G |
|---|---|---|---|
| Structure: | 6 columns | Control way: | manual & automatic |
| Max.load: | 600KN | Max. tension test space: | 700(can customize) |
| Max.Compression Test Space: | 600mm (can customize) | Load range: | ±1%-100%FS |
| Electronic extension meter: | 10/50 | Round specimen range: | φ13~φ40mm |
| Flat Specimen Clamping Range: | 0-30mm | Clamping method: | hydraulic clamping |

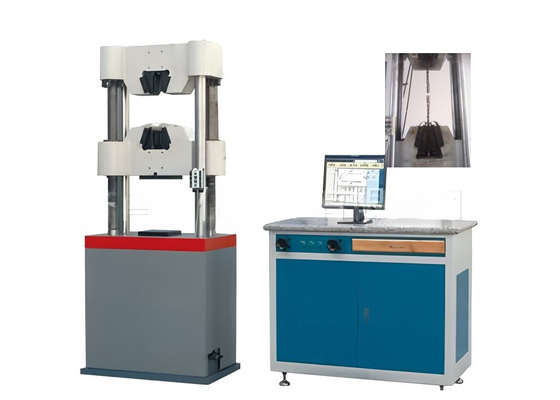

उच्च परिशुद्धता के साथ स्टील और कंक्रीट के लिए कम्प्यूटरीकृत इलेक्ट्रोहाइड्रोलिक सर्वो हाइड्रोलिक परीक्षण मशीन
उत्पाद का परिचयः
इस मशीन का उपयोग मुख्यतः पूर्व-तन्यता वाले स्टील के तारों के यांत्रिक गुणों के परीक्षण के लिए किया जाता है और इसे स्टील की छड़ों के यांत्रिक गुणों के परीक्षण के लिए भी लागू किया जा सकता है।स्टील के तारों के लिए विशेष जबड़े नमूना के टूटने की स्थिति की गारंटी कर सकते हैं, इस प्रकार स्टील स्ट्रैंड का वास्तविक प्रभावी मूल्य मापा जाता है।परीक्षण संचालन और डेटा प्रसंस्करण GB/T 5224-2014 स्टील स्ट्रैंड फॉर प्रेस्ट्रेस्ड कंक्रीट और ISO 6934-4 की आवश्यकताओं के अनुरूप हैंपरीक्षण जीबी, एएसटीएम, डीआईएन, आईएसओ, जेआईएस और बीएस जैसे मानकों के अनुसार भी किया जा सकता है।
मूल्य लाभ:
हम अपने स्वतंत्र अनुसंधान एवं विकास प्रयासों को मजबूत करते हैं, एक प्रसंस्करण केंद्र स्थापित करते हैं, और स्वतंत्र रूप से मुख्य घटकों का निर्माण करते हैं। इससे हमें निरंतर गुणवत्ता बनाए रखते हुए लिंक लागत में कटौती करने की अनुमति मिलती है।हमारे उच्च गुणवत्ता वाले उत्पाद आपको कम कीमत वाले लेकिन खराब गुणवत्ता वाले विकल्पों की तुलना में बहुत अधिक बचा सकते हैंमशीन की विफलता दर को कम करने से ग्राहकों की रखरखाव लागत कम होती है और मशीन की दक्षता में भी वृद्धि होती है।प्रतिस्पर्धी कीमतों और उच्च गुणवत्ता का ऐसा संयोजन ग्राहकों को वास्तविक लाभ देता है.
अक्सर पूछे जाने वाले प्रश्न:
उपकरण का विस्तार:
परीक्षण मशीन के डिजाइन में अन्य स्थिरताओं के विस्तार को भी ध्यान में रखा गया है ताकि अधिक परीक्षण संभव हो सके। उदाहरण के लिएः बोल्ट स्थिरताओं के साथ,यह बोल्ट खिंचाव और भार पकड़ के लिए इस्तेमाल किया जा सकता हैघुमावदार फिक्स्चर के साथ, यह गोल छड़ों या प्लेटों पर घुमावदार परीक्षण कर सकता है; कतरनी क्लैंप से लैस, यह गोल छड़ों पर कतरनी शक्ति परीक्षण कर सकता है; संपीड़न अंतरिक्ष में, झुकने, कतरनी,और विभाजन परीक्षण किया जा सकता है, और कंक्रीट और सीमेंट के नमूनों के परीक्षण के लिए एक लोचदार मॉड्यूल मीटर जोड़ा जा सकता है। इसके अतिरिक्त स्टील की गेंदों, लंगर श्रृंखलाओं, फास्टनरों आदि के लिए जुड़नार के साथ,यह इन उत्पादों पर परीक्षण पूरा कर सकता है.
सॉफ्टवेयर प्रणालीः
परीक्षण सॉफ्टवेयर विंडोज ऑपरेटिंग सिस्टम पर चलता है और प्रोग्राम करने योग्य सुविधाओं के साथ आता है। यह विभिन्न परीक्षण मोड के किसी भी संयोजन की अनुमति देता है, जैसे कि निरंतर दर परीक्षण बल नियंत्रण,निरंतर दर विस्थापन नियंत्रणयह विभिन्न परीक्षण विधियों की आवश्यकताओं को पूरी तरह से पूरा कर सकता है और डेटा डिस्प्ले, वक्र ग्राफिंग, डेटा प्रोसेसिंग,भंडारण, और परीक्षण के लिए आवश्यक के रूप में मुद्रण. एक नियंत्रण संकेत कंप्यूटर से servo वाल्व के उद्घाटन और दिशा को विनियमित करने के लिए भेजा जाता है,इस प्रकार सिलेंडर में प्रवाह को नियंत्रित करने और निरंतर गति परीक्षण बल और निरंतर गति विस्थापन नियंत्रण का एहसास. इसमें पूर्ण फ़ाइल संचालन कार्य हैं, जिससे परीक्षण रिपोर्ट, परीक्षण मापदंड और सिस्टम मापदंडों को फ़ाइल प्रारूप में संग्रहीत किया जा सकता है। सिस्टम में विभिन्न प्रबंधन स्तर हैं,और सिस्टम पैरामीटर विशेषज्ञ उपयोगकर्ताओं के लिए सुलभ हैं, यह सुनिश्चित करता है कि प्रणाली लचीली और उपयोग करने में विश्वसनीय हो।
मानक:
आईएसओ 6892, आईएसओ 6934 बीएस 4449, एएसटीएम सी 39, आईएसओ 75001, एएसटीएम ए 370, एएसटीएम ई 4, एएसटीएम ई 8 और बीएसईएन मानक।
स्थापना से पहले तैयारीः
परीक्षण मशीन को स्वच्छ, शुष्क, कंपन मुक्त कमरे में स्थापित किया जाना चाहिए जिसमें कमरे का तापमान 10°C से 35°C तक हो। पर्याप्त स्थान (≥0.7 मीटर) परीक्षण और रखरखाव के प्रयोजनों के लिए परीक्षण मशीन के आसपास छोड़ दिया जाना चाहिए.
परीक्षण मशीन के मुख्य शरीर को कंक्रीट की नींव पर स्थापित किया जाना चाहिए। नींव का आकार आधार के आकार और ड्राइंग के आधार पर निर्धारित किया जाना चाहिए।और एंकर बोल्ट और अन्य विद्युत तारों के लिए स्थान आरक्षित किया जाना चाहिए, आदि। फाउंडेशन के ऊपरी विमान को फ्रेम प्रकार के स्तर का उपयोग करके समतल किया जाना चाहिए।एक विशेष तेल स्रोत नींव पर स्थापित किया जा करने की जरूरत नहीं है, लेकिन कंपन और शोर से बचने के लिए चार कोनों को स्तर पर होना चाहिए.
मुख्य तकनीकी मापदंडः
| मॉडल | WAW-600G |
| संरचना | 4 स्तंभ और 2 शिकंजा |
|
नियंत्रण मार्ग |
लोडिंग प्रक्रिया का मैन्युअल नियंत्रण, कंप्यूटर स्वचालित डेटा हैंडलिंग |
| अधिकतम भार (kN) | 600kN |
| भार सटीकता | ≤±0.5% |
| भार सीमा | 2%-100% एफएस |
| आइसोकिनेटिक तनाव नियंत्रण सीमा | 2-60 (एन/मिमी2•एस-1) |
| तनाव दर त्रुटि | ≤±0.5% |
| भार संकल्प | 1/600000 |
| विकृति माप सीमा | २% ००% एफएस |
| विरूपण सटीकता | ≤±0.5% |
| विस्थापन संकल्प (मिमी) | 0.01 |
| विस्थापन त्रुटि | ≤±0.5% |
| पिस्टन का अधिकतम स्ट्रोक ((मिमी) | 250 |
| पिस्टन की अधिकतम गति | 0.5-100 मिमी/मिनट मैनुअल समायोजन |
| क्रॉसहेड उठाने की गति | 300 मिमी/मिनट |
| अधिकतम तनाव परीक्षण स्थान | 700 मिमी (अनुकूलित किया जा सकता है) |
| अधिकतम संपीड़न परीक्षण स्थान | 600 मिमी (अनुकूलित किया जा सकता है) |
| क्लैंपिंग विधि | हाइड्रोलिक क्लैंप |
| गोल नमूने की क्लैंपिंग रेंज (मिमी) | φ13-φ40 मिमी ((13-26,26-40) |
| फ्लैट नमूने की क्लैंपिंग रेंज (मिमी) | 0-15,15-30 मिमी |
| फ्लैट नमूना clamping चौड़ाई ((मिमी) | 80 |
| संपीड़न प्लेट का आकार (मिमी) | 200*200 |
| घुमावदार रोलर की दूरी ((मिमी) | 450 |
| झुकने वाले रोलर्स की चौड़ाई (मिमी) | 120 |
| विद्युत आपूर्ति | 3-चरण,AC380V, 50Hz ((अनुकूलित किया जा सकता है) |
| वजन और आकार | 2100 किलोग्राम,960 मिमी*750*2270 मिमी |
